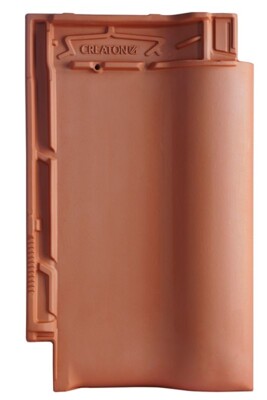

MZ3

Klasická škridla s univerzálnym formátom.

Formát škridly 268 x 442 mm umožňuje jej použitie na strechách s rôznymi architektonickými tvarmi.
Rozsah tolerancie posuvu v hornom zámku až na úrovni 28 mm umožňuje tesné zhotovenie a precíznu montáž.
Pokročilá konštrukcia zámku umožňuje účinne odvádzať vodu zo striech so sklonom už od 10 stupňov.
Špeciálne navrhnuté spodné rebrovanie zvyšuje celkovú pevnosť škridly. Pomáha odvádzať kondenzovanú vodu, ktorá sa môže vytvárať pod strešnou krytinou.

Keramická škridla MZ3 je model plochej holandskej škridly s rozmermi 268 x 442 mm. Praktický formát počas montáže, ako aj tolerancia posuvu v horných zámkoch až na úrovni 28 mm zaručuje minimálnu spotrebu cca 12,6 ks/m². Umožňuje získať strešnú plochu s atraktívnou výraznou štruktúrou.

Škridla MZ3 je ideálna na strechy s komplikovanou architektúrou. Predovšetkým v prípade, ak by pri montáži s použitím škridiel väčších formátov vznikali veľké straty materiálu, kvôli potrebe častého rezania jednotlivých kusov. Perfektné odvádzanie vody zo strešnej krytiny vďaka tesným zámkom, ktoré sa dosahuje už pri sklone strechy iba 10 stupňov. Pri takomto sklone odporúčame použiť vhodnú podstrešnú fóliu značky CREATON.

Záruka

Na keramické škridly poskytujeme až 50-ročnú záruku plynúcu odo dňa nákupu*.

ZISTITE VIAC

Cenník CREATON

Stiahnuť

Katalóg CREATON

Stiahnuť

Technické dáta

Veľkosť (cca)	268 x 442 mm
Krycia šírka min. (cca)	216 mm
Krycia šírka v množstve (cca)	218 mm
Krycia šírka max. (cca)	220 mm
Vzdialenosť lát min. (cca)	334 mm
Vzdialenosť lát v počte (cca)	345 mm
Vzdialenosť lát max. (cca)	360 mm
Spotreba škridiel min. (cca)	12.6 ks / m²
Spotreba škridiel množstvo (cca)	13.3 ks / m²
Spotreba škridiel max. (cca)	13.9 ks / m²
Hmotnosť na kus (cca)	3.6 kg / kus
Hmotnosť na m² (cca)	47.9 kg / m²
Hmotnosť na paletu (cca)	889 kg
Minimálne balenie, počet kusov	5 kus
ks/paleta	240 kus

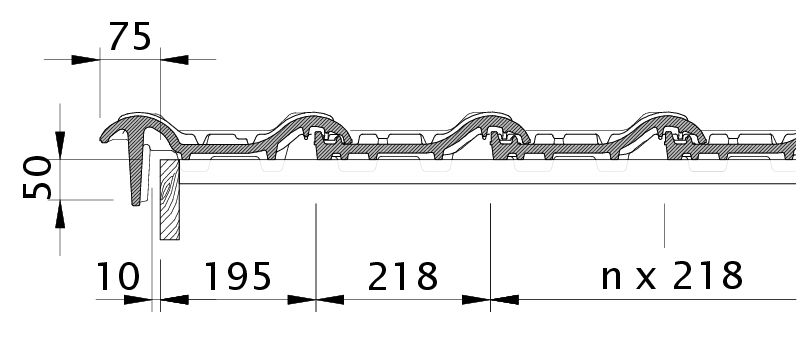

Technické výkresy

HODNOTY LAF- / FLA

HODNOTY LAF / FLA V MM PRE LATOVANIE 30x50
Spotreba hrebenáčov (cca)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°
PMZ 2.6 ks / m	LAF	65	60	55	50	45	40	35	25	15	10
PMZ 2.6 ks / m	FLA	125	120	115	105	100	95	95	90	90	85
HODNOTY LAF / FLA V MM PRE LATOVANIE 40x60
Spotreba hrebenáčov (cca)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°
PMZ 2.6 ks / m	LAF	65	60	55	45	40	35	30	15	5
PMZ 2.6 ks / m	FLA	135	130	125	115	110	105	105	100	100
HODNOTY LAF / FLA V MM PRE LATOVANIE 50x50
Spotreba hrebenáčov (cca)	DN	10°	15°	20°	25°	30°	35°	40°	45°
PMZ 2.6 ks / m	LAF	60	55	50	40	35	25	20	5
PMZ 2.6 ks / m	FLA	145	140	135	125	120	120	120	115

Ukážky realizácií

PRÍRUČKA POKRÝVAČA CREATON

„Príručka pokrývačov CREATON“ je publikácia určená najmä pre dodávateľov striech, ako aj architektov, stavbyvedúcich, obchodných partnerov CREATON Polska a investorov.

Jej hlavným cieľom je prehľadne prezentovať spoľahlivé informácie a poznatky o správnom spôsobe montáže keramických a betónových škridiel CREATON a sortimente originálnych strešných doplnkov.

ZISTITE VIAC

OBRÁŤTE SA NA NÁS

Máte otázky týkajúce sa škridly CREATON?

Kontaktujte nás

Stiahnuť brožúry a katalógy

Vyhľadajte výrobky CREATON, ktoré vás zaujímajú, a stiahnite si ich brožúry, katalógy a cenníky.

DOKUMENTY NA STIAHNUTIE

Paleta doplnkov

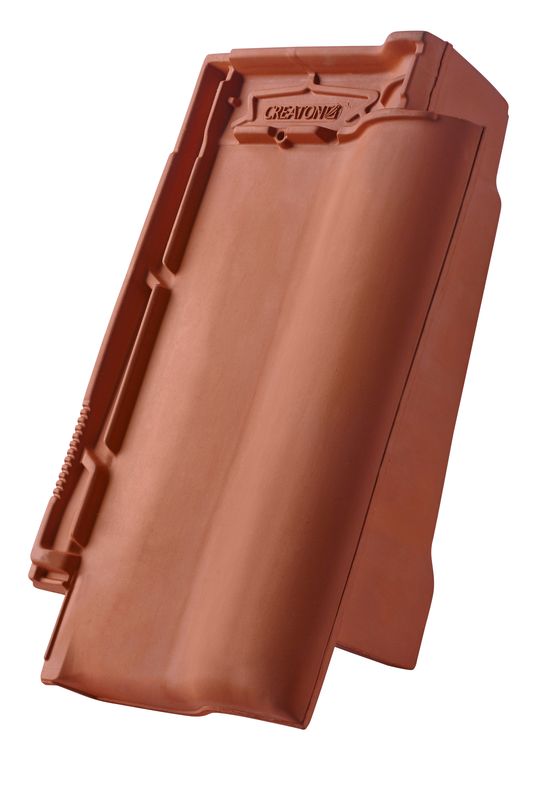

MZ3 NEU krajná škridľa pravá

MZ3 NEU ľavá polovičná škridľa

MZ3 NEU škridla s dvojitou vlnou

MZ3 NEU odvetrávacia škridla

MZ3 NEU podhrebeňová odvetrávacia škridla

MZ3 NEU podhrebeňová odvetrávacia škridla krajná pravá

MZ3 NEU podhrebeňová vetracia škridľa krajná ľavá

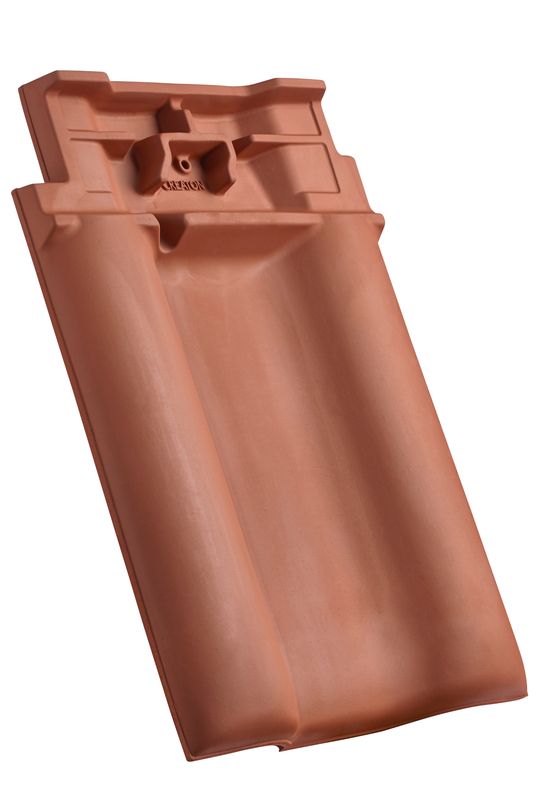

MZ3 NEU podhrebeňová vetracia škridľa s dvojitou vlnou

MZ3 NEU pultová škridla lisovaná

MZ3 NEU pultová škridla krajná pravá

MZ3 NEU pultová škridla krajná ľavá

MZ3 NEU pultová škridla krajná, neštandardné rozmery

MZ3 NEU pultová škridla krajná pravá, štandardné rozmery

MZ3 NEU pultová škridla krajná ľavá štandardné rozmery

MZ3 NEU manzardová/lomená škridla, neštandardné rozmery

MZ3 NEU manzardová/lomená škridla, krajná pravá neštandardné rozmery

MZ3 NEU manzardová/lomená škridla, krajná ľavá neštandardné rozmery

Produktový rad pre hrebeňových škridiel a hrebenáčov

GOG hrebenáč PMZ

GOG keramický uzáver hrebeňa začiatočný/koncový systémový PMZ

GOG keramický uzáver hrebeňa začiatočný/koncový PMZ

GOG keramický začiatočný hrebenáč PMZ

GOG keramický začiatočný hrebenáč zaoblený PMZ

GOG keramický začiatočný hrebenáč with scallop PMZ

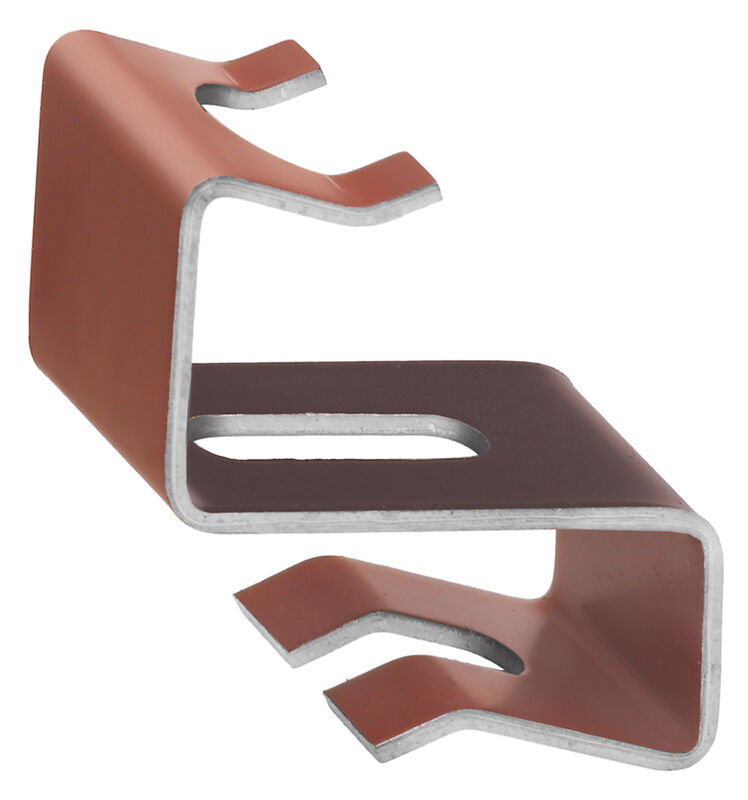

Príchytka hrebenáča PMZ, hliník

FIRSTFIX príchytka hrebenáča z ušľachtilej ocele PMZ

FIRSTFIX montážny drôt G10

FIRSTFIX upínacia súprava G10

Hrebeňový pás 220 (CREAROLL ALU)

Hrebeňový pás 300 (CREAROLL ALU)

Hrebeňový pás 220 (CREAROLL PP)

Hrebeňový pás 310 (CREAROLL PP)

Hrebeňový pás 390 (CREAROLL PP)

GOG hrebenáč PR

GOG keramický uzáver hrebeňa začiatočný/koncový systémový PR

GOG keramický uzáver hrebeňa začiatočný/koncový PR

GOG keramický začiatočný hrebenáč PR

Príchytka hrebenáča PR, hliník

FIRSTFIX príchytka hrebenáča z ušľachtilej ocele PR

GOG rozdeľovací hrebenáč 3-stranný PHP

GOG rozdeľovací hrebenáč 4-stranný PF

Rad strešných ventilačných produktov

MZ3 NEU keramickýkomín odvzdušňovací pre sanitárne odvetranie SIGNUM DN 100 so skrutkovaným vekom, s flexibilnou prípojkou (s adaptérom)

MZ3 NEU keramickýkomín odvzdušňovací pre sanitárne odvetranie SIGNUM DN 125 s odnímateľným vekom, s flexibilnou prípojkou (s adaptérom)

MZ3 NEU keramickýodvetrávací komín DN 150/160 mm s adaptérom SIGNUM

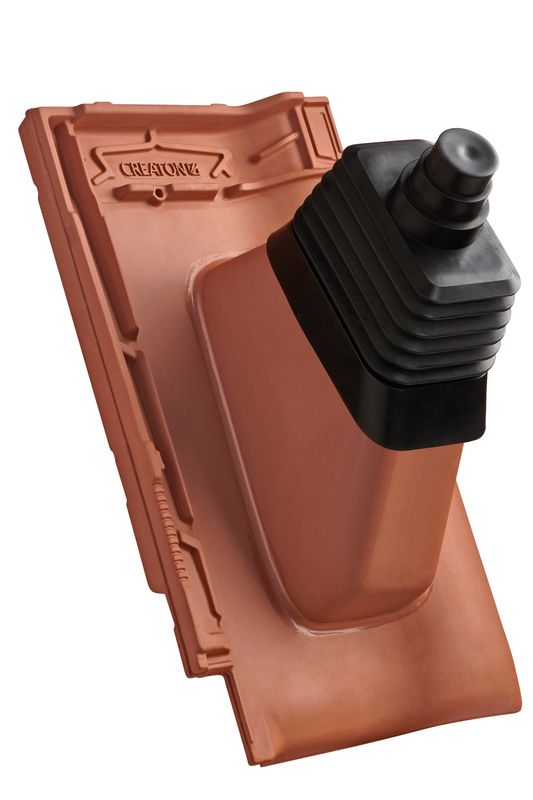

MZ3 NEU anténna škridla

MZ3 NEU prestupová škridla na solárne systémy

MZ3 NEU prestupová škridla pre plynové komíny NW 110 NW 110

Univerzálna flexibilná rúra DN 150/160

Univerzálna flexibilná rúra DN 200

Univerzálny adaptér NW 13.5

Univerzálny adaptér NW 20

Univerzálna flexibilná rúra DN 150/160

Produktový rad pre protisnehová ochrana, pochôdzny systém a solárne systémy

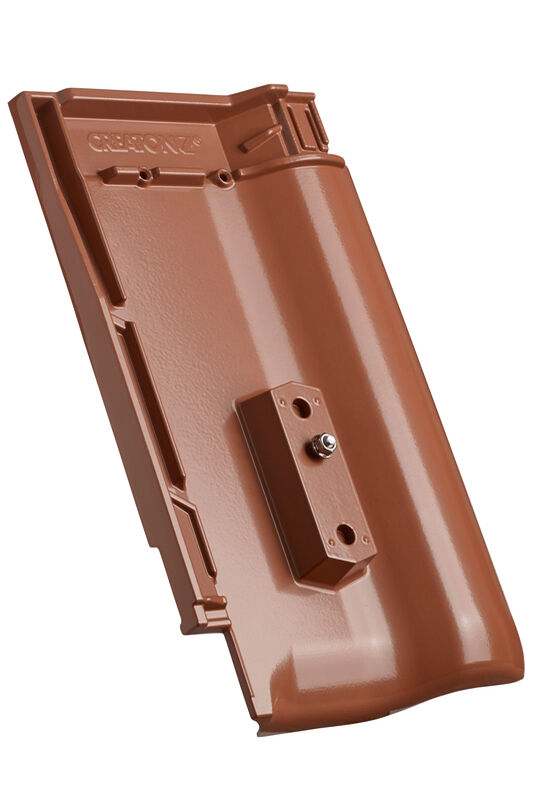

MZ3 NEU hliníková základná škridľa element

Držiak na solárne systémy

MZ3 držiak na solárne systémy, lata 30

MZ3 držiak na solárne systémy, lata 40

Hliníkový kominársky nášľap

Short grid

Stúpacia plošina

Držiak guľatiny

Univerzálne mountain snow guard end caps

Hliníkový rebrík

Držiak pre montáž mreže na škridle

Držiak protisnehovej mreže

MAG protisnehový hák

Hliníková lávka 150 x 25 cm

Mreža na zachytávanie snehu

Objímka na protisnehové rúrky Ø 32 mm

Produktový rad pre detaily strechy a ochrana pred vetrom

MZ3 NEU presvetlovacia škridla (akrylátová)

Zinkovo-hliníková závesná vichrová spona, lata 30/50 (MEL, VIS)

Zinkovo-hliníková závesná vichrová spona, lata 40/60 (MEL) and 40/50 battens (BAL, PRE)

Zinkovo-hliníková závesná vichrová spona, lata 40/50 (HER, MZ3, ELE, RAP, MEL)

Zinkovo-hliníková zatĺkacia vichrová spona, univerzálna latas (SIN)

Príchytka hrebenáča PDZ, hliník

Univerzálna dokončovacia páska 300 mm (CREPFORM Plus)

Univerzálna dokončovacia páska 450 mm (CREPFORM Plus)

Univerzálna dokončovacia páska 300 mm (CREPFORM Plus)

Univerzálna dokončovacia páska 450 mm (CREPFORM Plus)

Odkvapový hrebeň

Strešný výlez 45 x 55 cm

Tepelnoizolačný strešný výlez 54 x 85 cm

Televízny a anténny stožiar, pozinkovaný alebo vo farbe škridle

Akrylová farba 250 ml

Na stiahnutie

Dokumenty a brožúry
Cenník produktov CREATON - platný od 01.04.2023
Katalóg výrobkov CREATON 2021
Súbory CAD
Súbor CAD škridly MZ3 NEU škridľa s dvojitou vlnou DWZ
pdf | 231 kB
dwg | 251 kB
jpeg | 80 kB
Súbor CAD škridly MZ3 NEU podhrebeňová vetracia škridľa s dvojitou vlnou FALDWZ
pdf | 230 kB
dwg | 217 kB
jpeg | 83 kB
Súbor CAD škridy MZ3 NEU podhrebeňová vetracia škridľa krajná ľavá FALOGL
pdf | 224 kB
dwg | 274 kB
jpeg | 83 kB
Súbor CAD škridly MZ3 NEU podhrebeňová vetracia škridľa krajná pravá FALOGR
pdf | 244 kB
dwg | 252 kB
jpeg | 82 kB

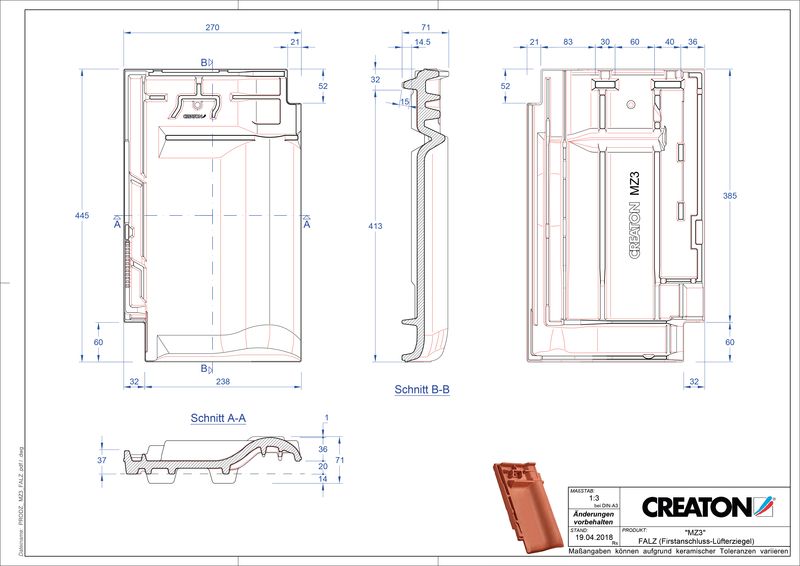

Súbor CAD škridly MZ3 NEU podhrebeňová vetracia škridľa FALZ
pdf | 237 kB
dwg | 248 kB
jpeg | 79 kB
Súbor CAD škridly MZ3 NEU škridľa FLA
pdf | 246 kB
dwg | 287 kB
jpeg | 78 kB
Súbor CAD škridly MZ3 NEU vetracia škridľa LUEFTZ
pdf | 250 kB
dwg | 249 kB
jpeg | 80 kB

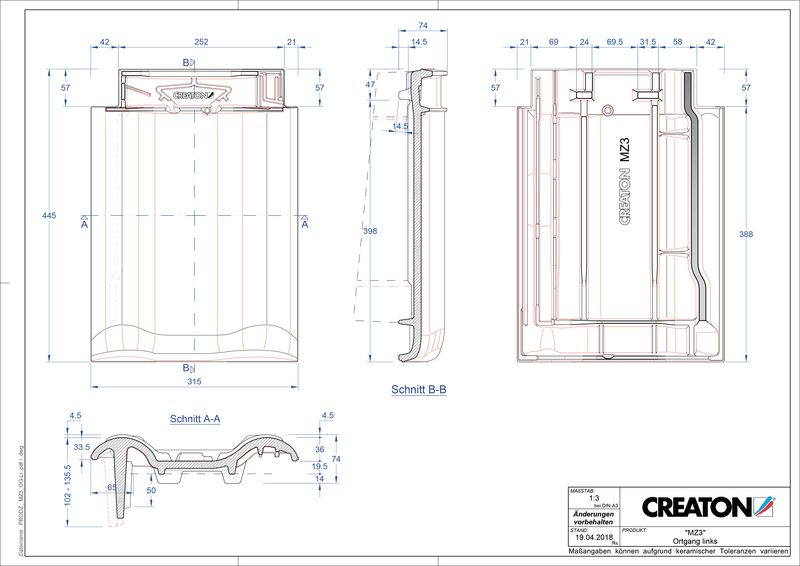

Súbor CAD škridly MZ3 NEU krajná škridľa ľavá OGL
