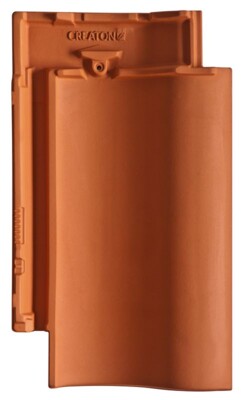

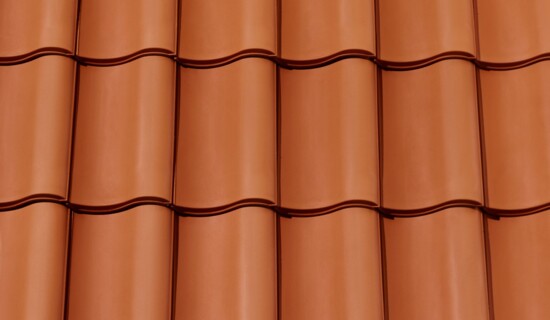

MELODIE

Vlnitá škridla s optimálnym formátom.

Formát škridly 277 x 445 mm umožňuje jej použitie na strechách s rôznymi architektonickými tvarmi.
Široký rozsah tolerancie posuvu v horných zámkoch až na úrovni 35 mm umožňuje tesné položenie a precíznu montáž.
Pokročilá konštrukcia zámku umožňuje účinne odvádzať vodu zo striech so sklonom už od 10 stupňov.
Špeciálne navrhnuté spodné rebrovanie zvyšuje celkovú pevnosť škridly. Pomáha odvádzať kondenzovanú vodu, ktorá sa môže vytvárať pod strešnou krytinou.

Keramická škridla MELODIE je vkusná vlnitá škridla s rozmermi 225 x 440 mm. Praktický formát počas montáže, ako aj tolerancia posuvu v horných zámkoch až na úrovni 35 mm zaručuje minimálnu spotrebu cca 13,7 ks/m². Umožňuje získať strešnú plochu s atraktívnou výraznou štruktúrou. Taký počet škridiel na m² vytvorí úchvatnú hru svetla a tieňa, predovšetkým počas slnečných dní.

Škridla MELODIE je tiež ideálna na strechy s komplikovanou architektúrou. Predovšetkým v prípade, ak by pri montáži s použitím škridiel väčších formátov vznikali veľké straty materiálu, kvôli potrebe častého rezania jednotlivých kusov. Vďaka tesným zámkom sa škridla MELODIE môže používať aj na strechách s nízkym sklonom. Perfektné odvádzanie vody zo strešnej krytiny sa dosahuje pri sklone strechy iba 10 stupňov. Pri takomto sklone odporúčame použiť vhodnú podstrešnú fóliu značky CREATON.

Záruka

Na keramické škridly poskytujeme až 50-ročnú záruku plynúcu odo dňa nákupu*.

ZISTITE VIAC

Cenník CREATON

Stiahnuť

Katalóg CREATON

Stiahnuť

Technické dáta

Veľkosť (cca)	255 x 440 mm
Krycia šírka min. (cca)	208 mm
Krycia šírka v množstve (cca)	209 mm
Krycia šírka max. (cca)	210 mm
Vzdialenosť lát min. (cca)	314 mm
Vzdialenosť lát v počte (cca)	330 mm
Vzdialenosť lát max. (cca)	347 mm
Spotreba škridiel min. (cca)	13.7 ks / m²
Spotreba škridiel množstvo (cca)	14.5 ks / m²
Spotreba škridiel max. (cca)	15.3 ks / m²
Hmotnosť na kus (cca)	3.3 kg / kus
Hmotnosť na m² (cca)	47.9 kg / m²
Hmotnosť na paletu (cca)	819 kg
Minimálne balenie, počet kusov	6 kus
ks/paleta	240 kus

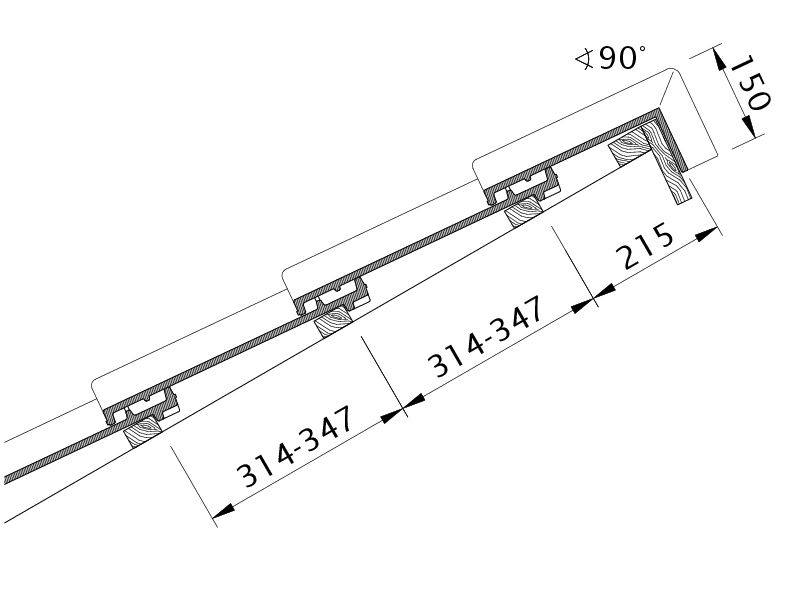

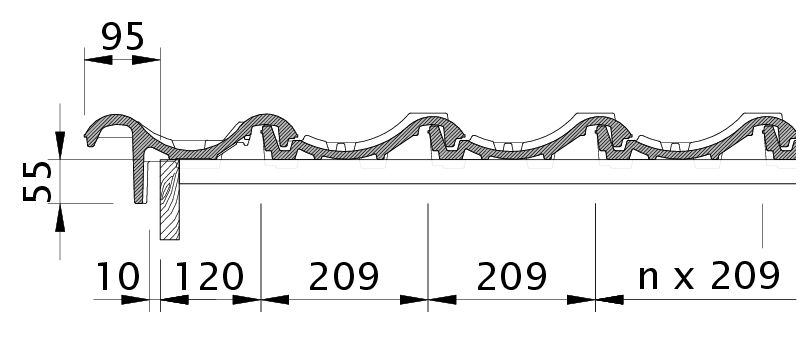

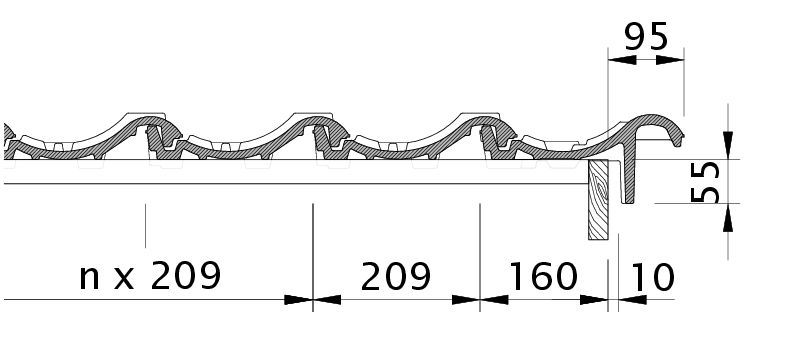

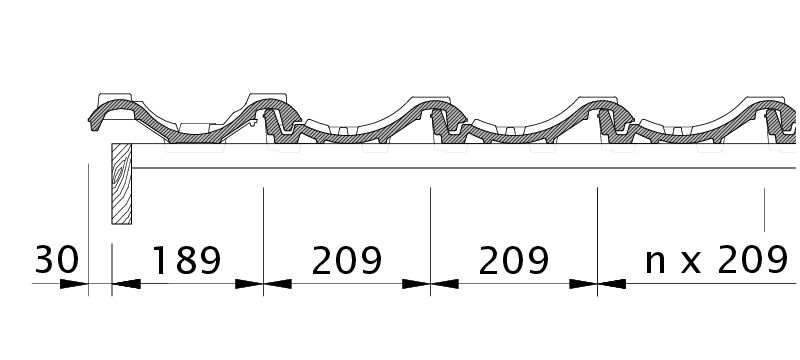

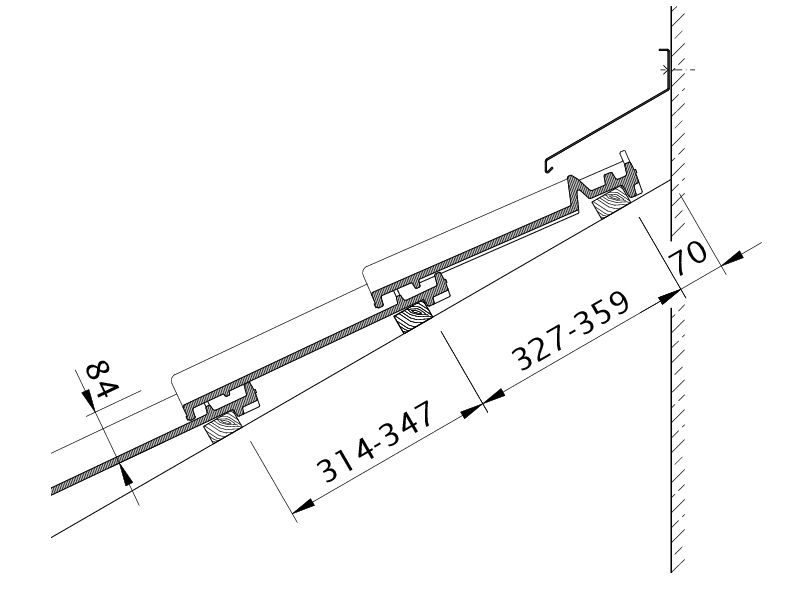

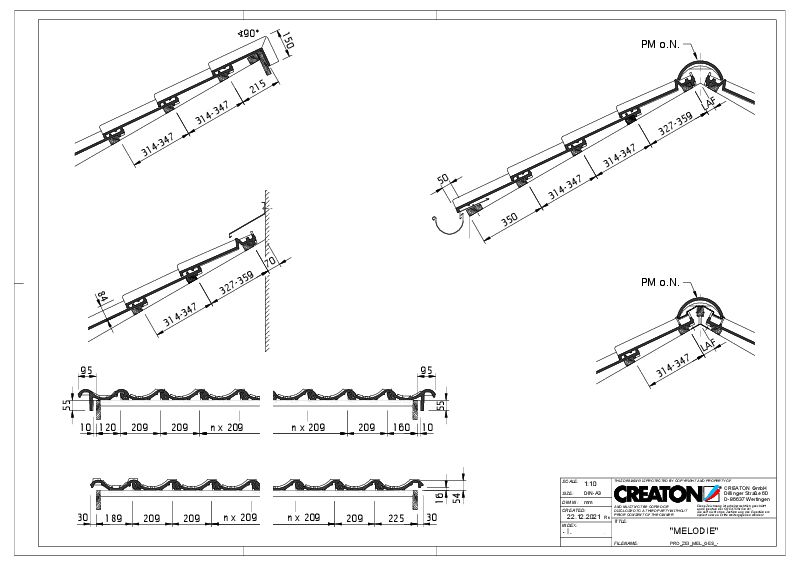

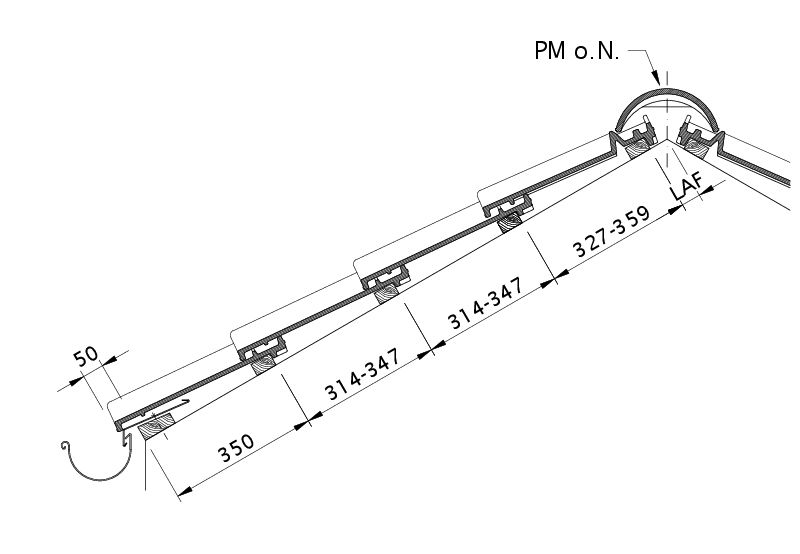

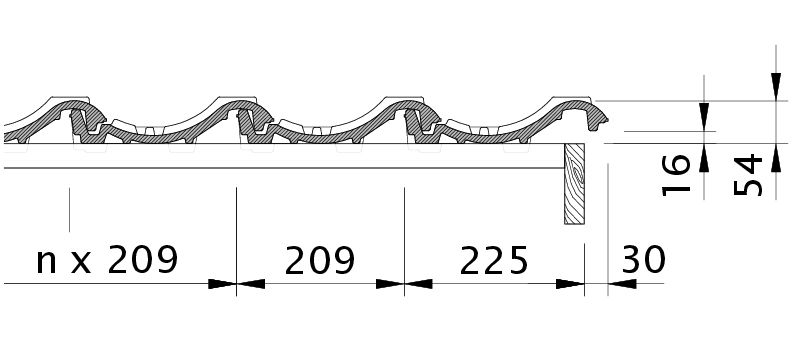

Technické výkresy

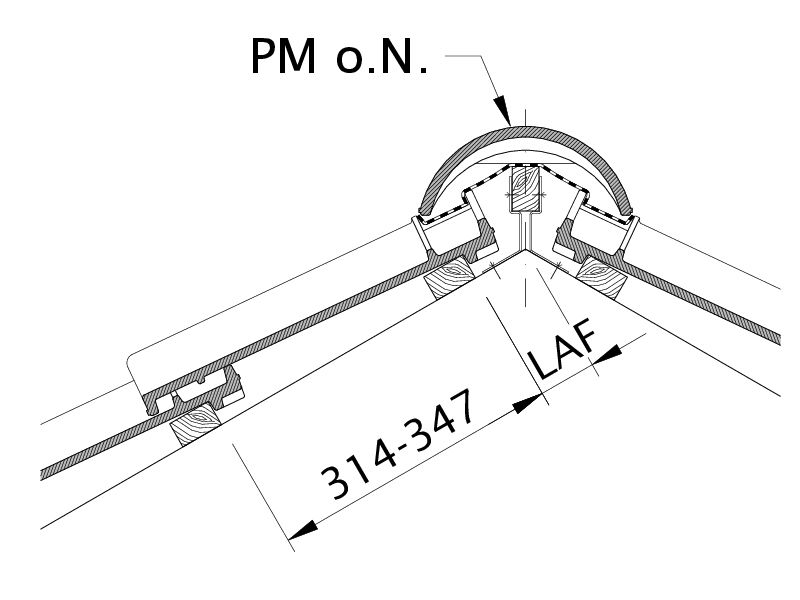

HODNOTY LAF- / FLA

HODNOTY LAF / FLA V MM PRE LATOVANIE 30x50
Spotreba hrebenáčov (cca)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PMoN 2.8 ks / m	LAF	50	50	45	40	30	20	15	15	15	10	10
PMoN 2.8 ks / m	FLA	115	115	105	100	95	90	80	75	75	70	70
PZ 2.5 ks / m	LAF	65	65	65	60	60	60	50	50	45	40	40
PZ 2.5 ks / m	FLA	110	110	105	100	90	85	80	70	65	60	50
HODNOTY LAF / FLA V MM PRE LATOVANIE 40x60
Spotreba hrebenáčov (cca)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PMoN 2.8 ks / m	LAF	50	50	45	35	25	15	10	10	10
PMoN 2.8 ks / m	FLA	125	125	115	110	105	100	90	85	80
PZ 2.5 ks / m	LAF	65	65	65	55	55	55	45	40	30	25	25
PZ 2.5 ks / m	FLA	120	120	115	110	100	95	90	80	75	70	60
HODNOTY LAF / FLA V MM PRE LATOVANIE 50x50
Spotreba hrebenáčov (cca)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PMoN 2.8 ks / m	LAF	45	45	40	30	20	5	0
PMoN 2.8 ks / m	FLA	135	135	125	120	115	115	105
PZ 2.5 ks / m	LAF	60	60	60	50	50	45	35	30	20	15	10
PZ 2.5 ks / m	FLA	130	130	125	120	110	110	105	95	95	90	90

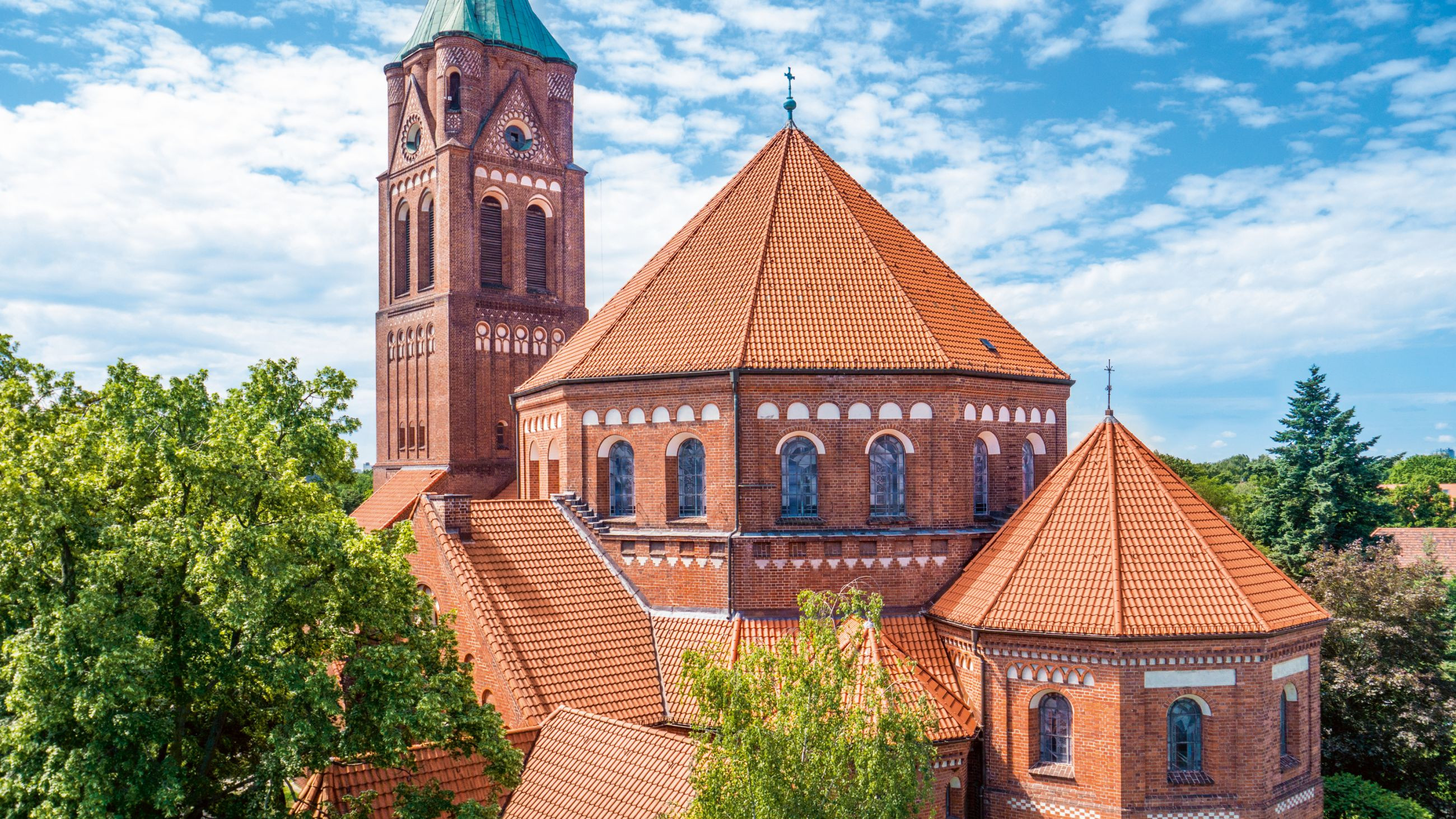

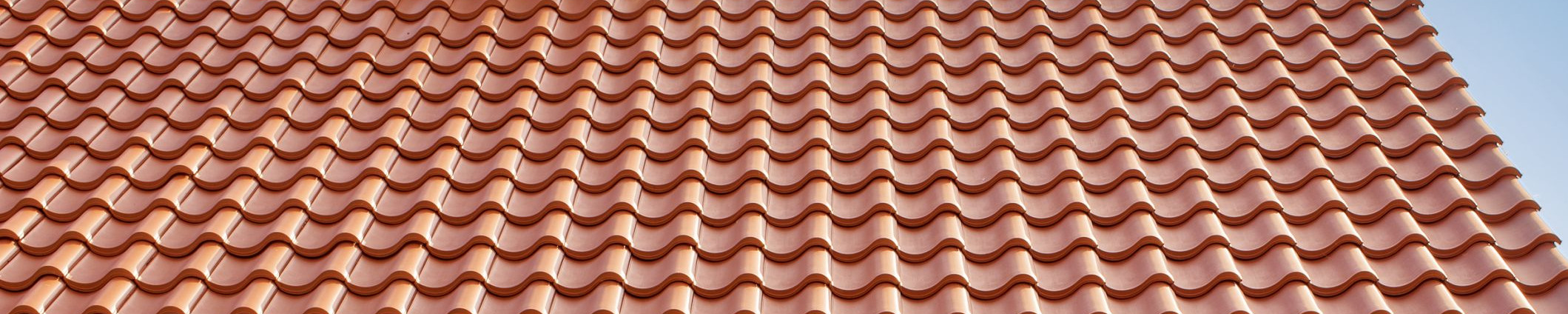

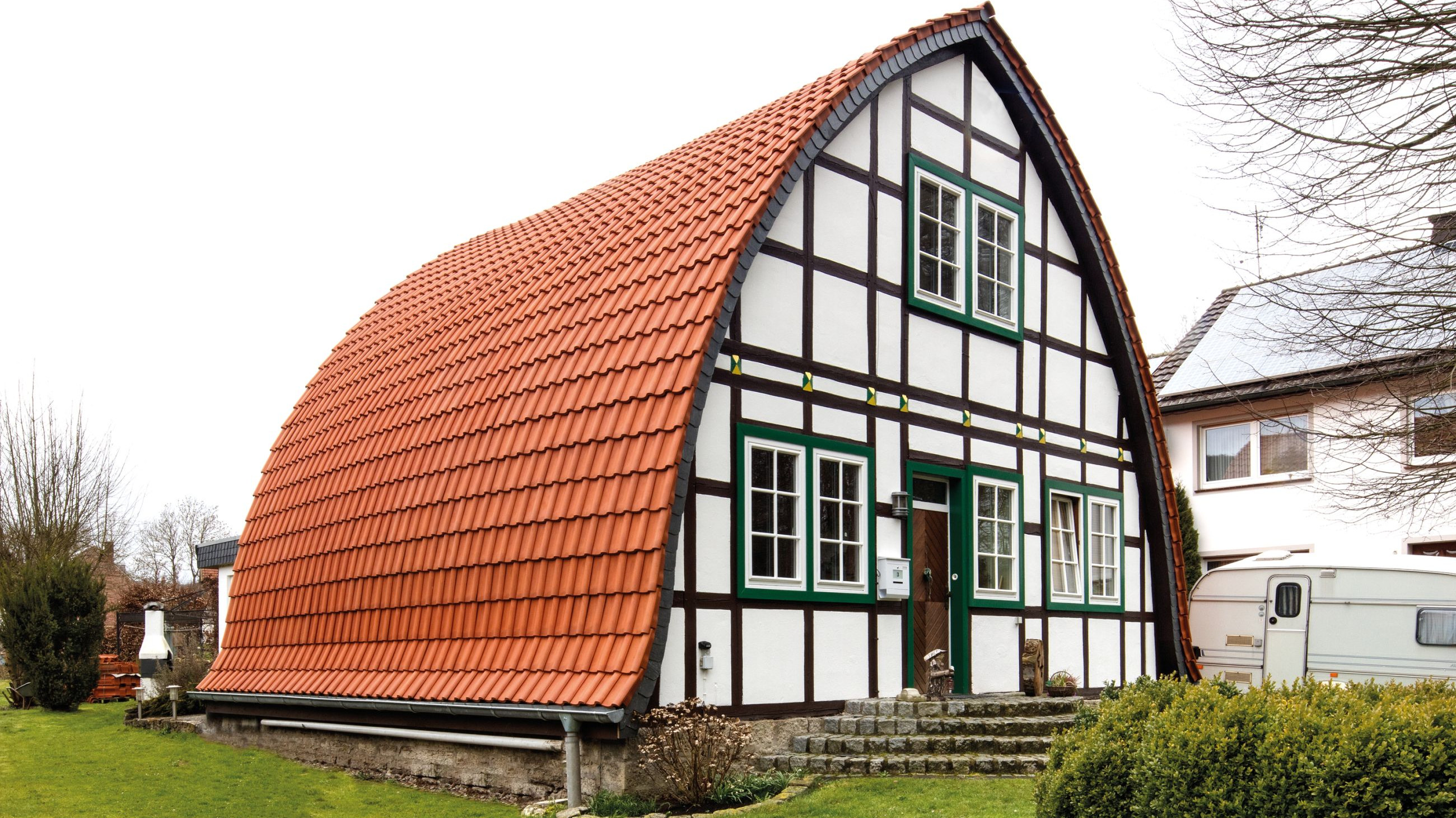

Ukážky realizácií

MELODIE

MELODIE

MELODIE

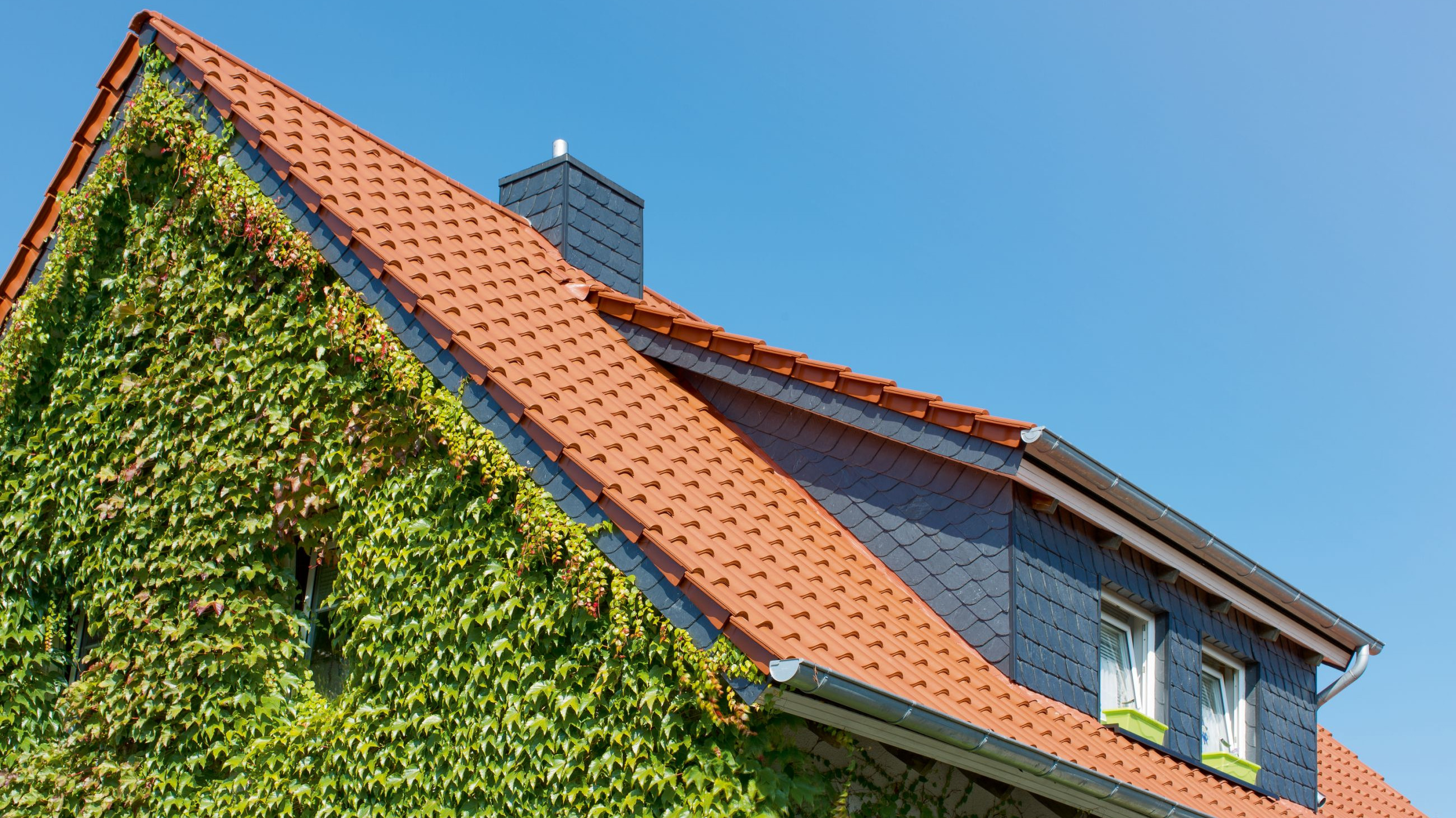

Realizácia - keramická škridla CREATON MELODIE NUANCE medenočervená engoba

PRÍRUČKA POKRÝVAČA CREATON

„Príručka pokrývačov CREATON“ je publikácia určená najmä pre dodávateľov striech, ako aj architektov, stavbyvedúcich, obchodných partnerov CREATON Polska a investorov.

Jej hlavným cieľom je prehľadne prezentovať spoľahlivé informácie a poznatky o správnom spôsobe montáže keramických a betónových škridiel CREATON a sortimente originálnych strešných doplnkov.

ZISTITE VIAC

OBRÁŤTE SA NA NÁS

Máte otázky týkajúce sa škridly CREATON?

Kontaktujte nás

Stiahnuť brožúry a katalógy

Vyhľadajte výrobky CREATON, ktoré vás zaujímajú, a stiahnite si ich brožúry, katalógy a cenníky.

DOKUMENTY NA STIAHNUTIE

Paleta doplnkov

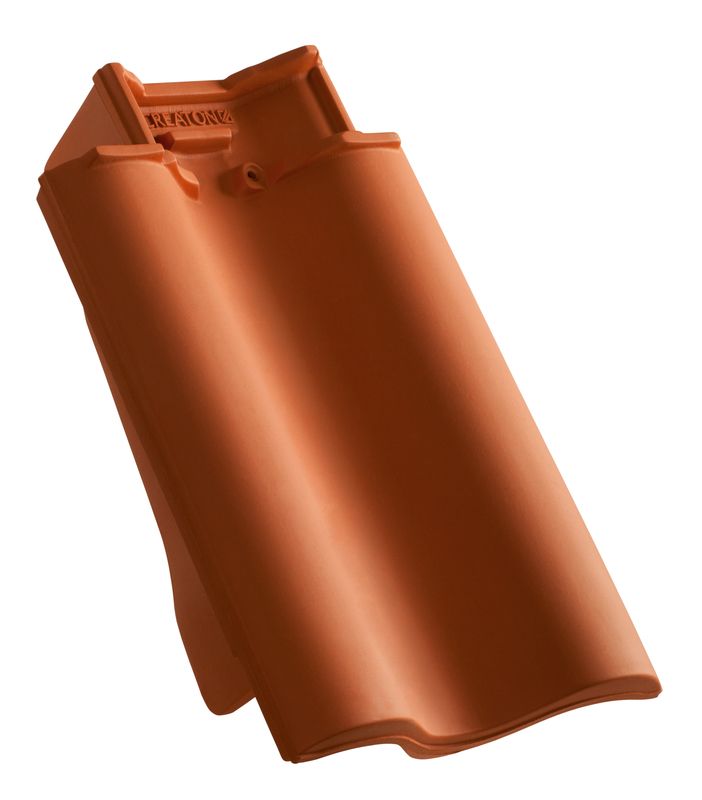

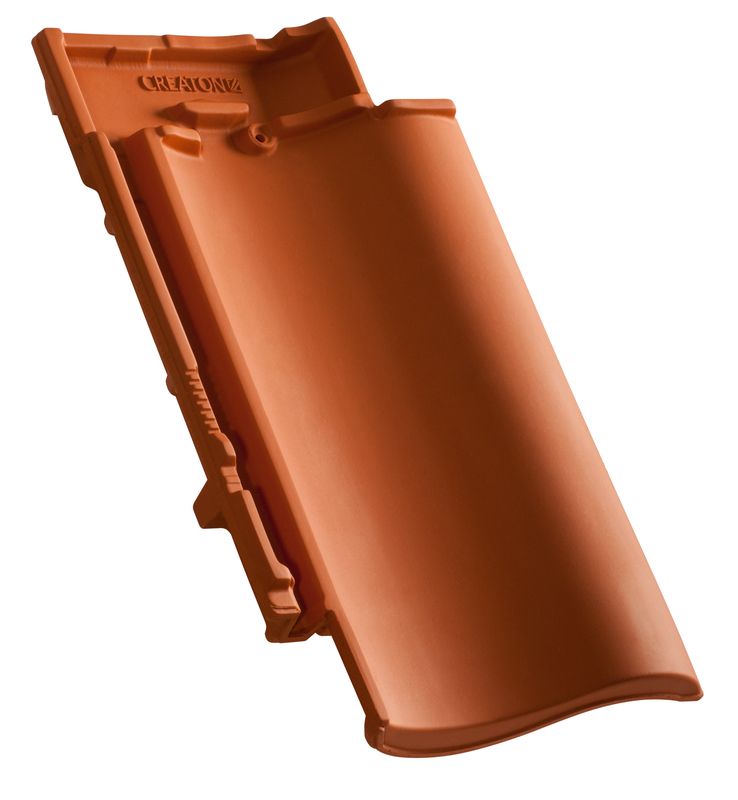

MEL krajná škridľa pravá

MEL ľavá polovičná škridľa

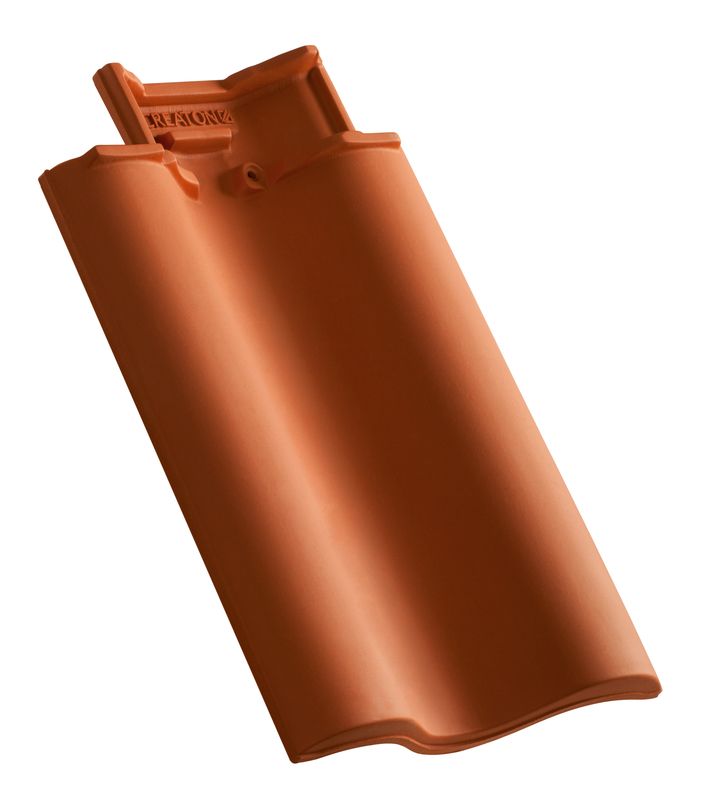

MEL škridla s dvojitou vlnou

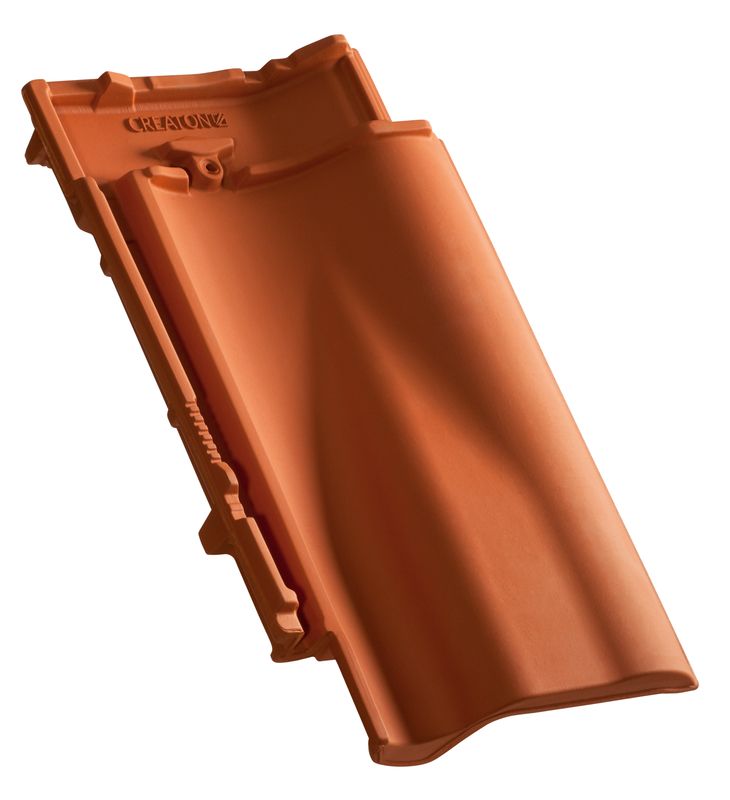

MEL odvetrávacia škridla

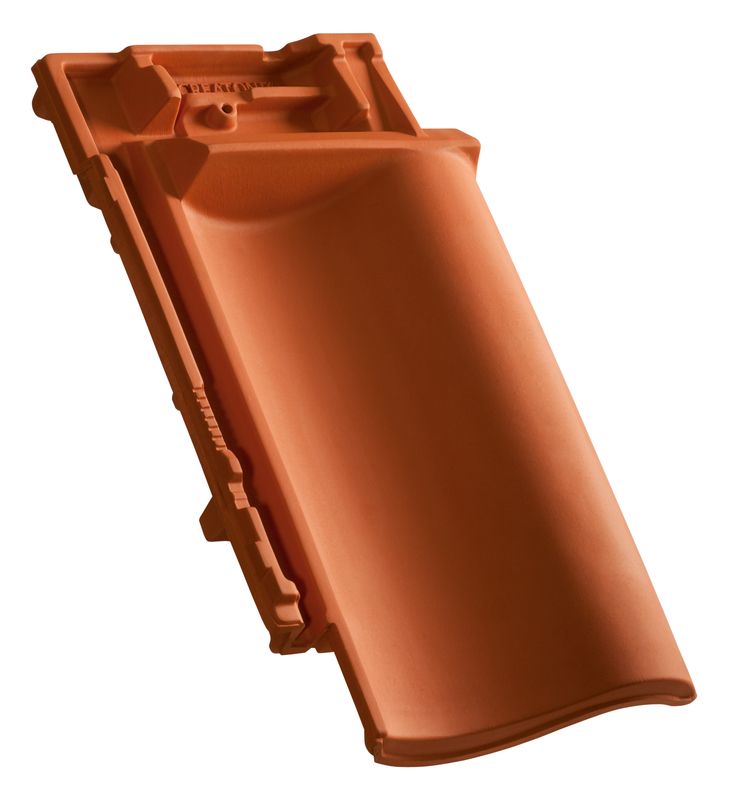

MEL podhrebeňová odvetrávacia škridla

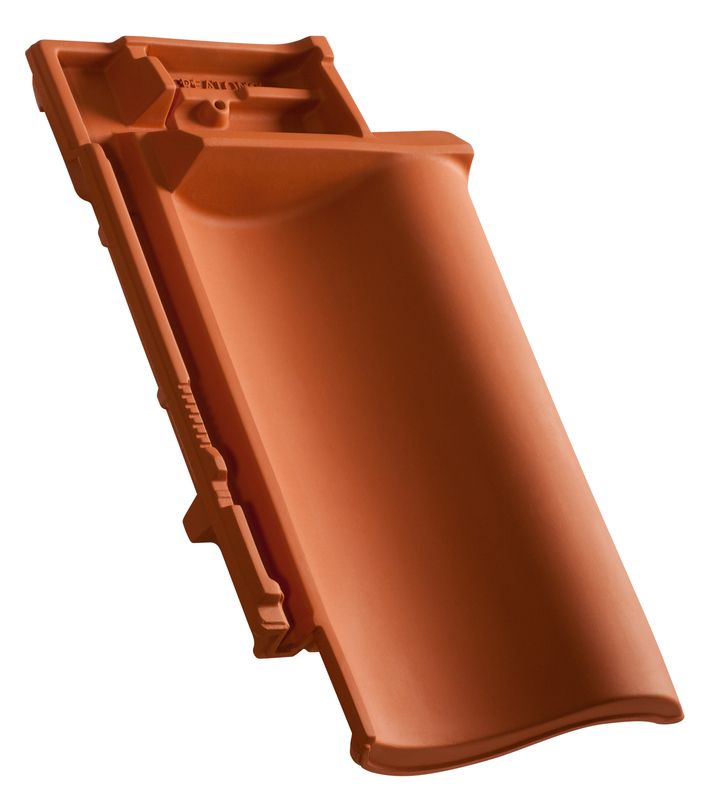

MEL podhrebeňová odvetrávacia škridla krajná pravá

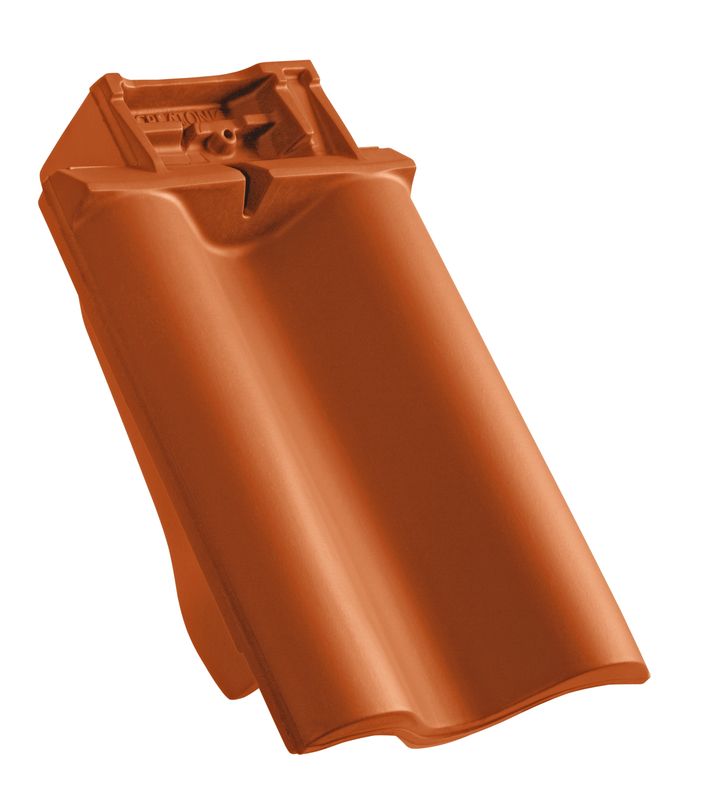

MEL podhrebeňová vetracia škridľa krajná ľavá

MEL podhrebeňová vetracia škridľa s dvojitou vlnou

MEL pultová škridla krajná pravá, štandardné rozmery

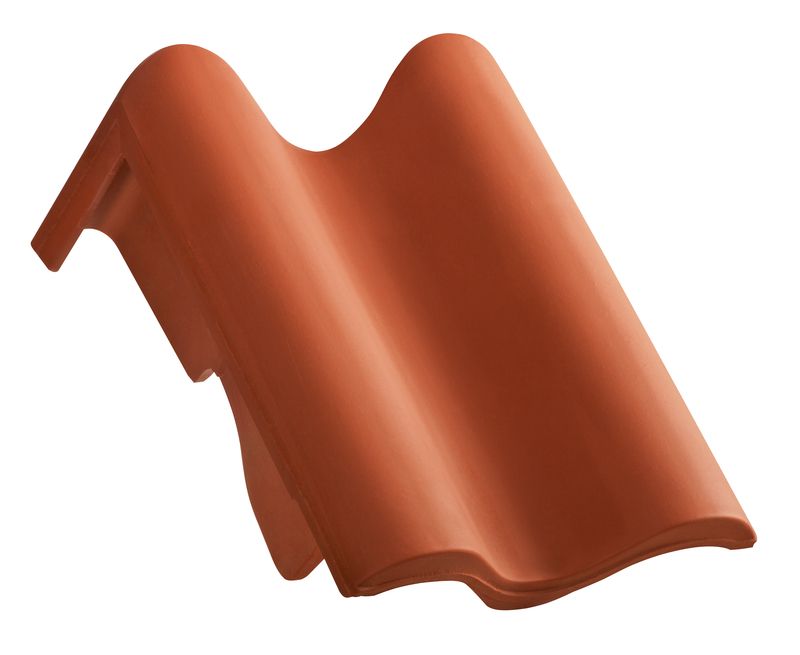

MEL pultová škridla krajná ľavá, štandardné rozmery

MEL pultová škridla krajná, neštandardné rozmery

MEL pultová škridla krajná pravá, štandardné rozmery

MEL pultová škridla krajná ľavá štandardné rozmery

MEL manzardová/lomená škridla, neštandardné rozmery

MEL manzardová/lomená škridla, krajná pravá neštandardné rozmery

MEL manzardová/lomená škridla, krajná ľavá neštandardné rozmery

WER univerzálne pultová škridla PDZ

WER začiatočná a koncová záslepka univerzálnej pultovej škridly PDZ

Príchytka hrebenáča PI, hliník

Produktový rad pre hrebeňových škridiel a hrebenáčov

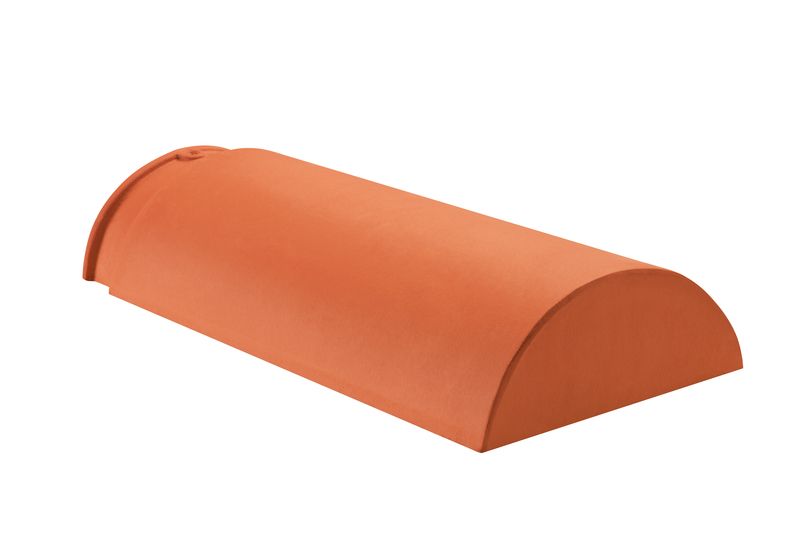

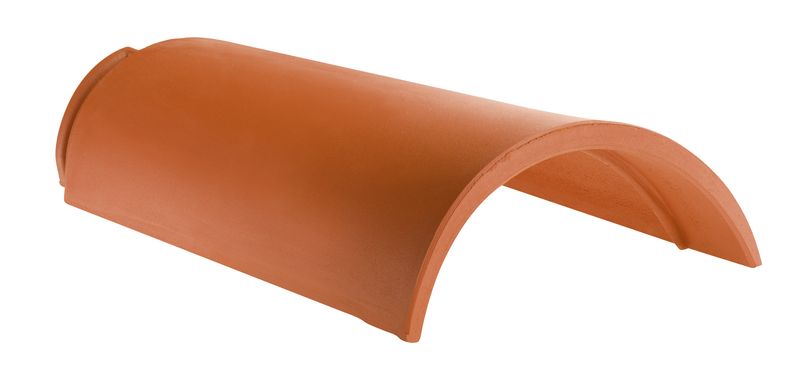

WER hrebenáč PMoN

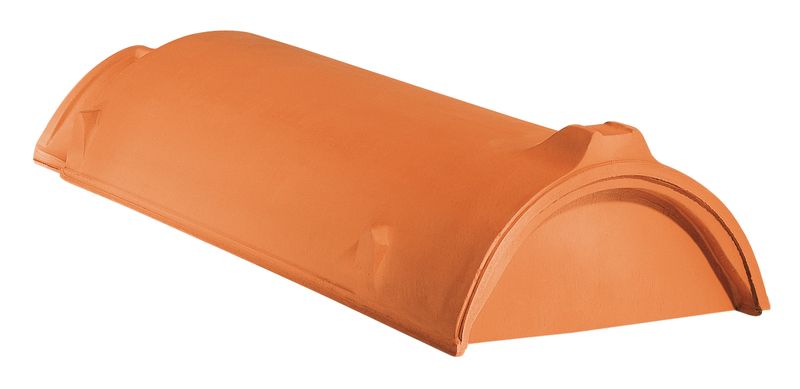

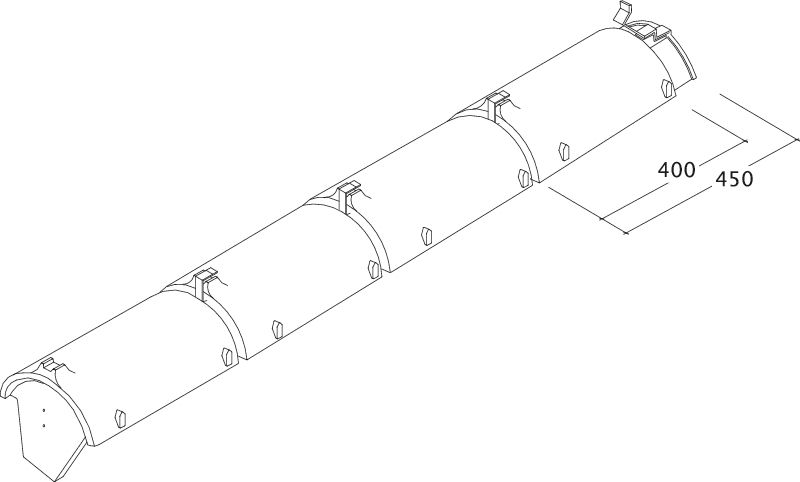

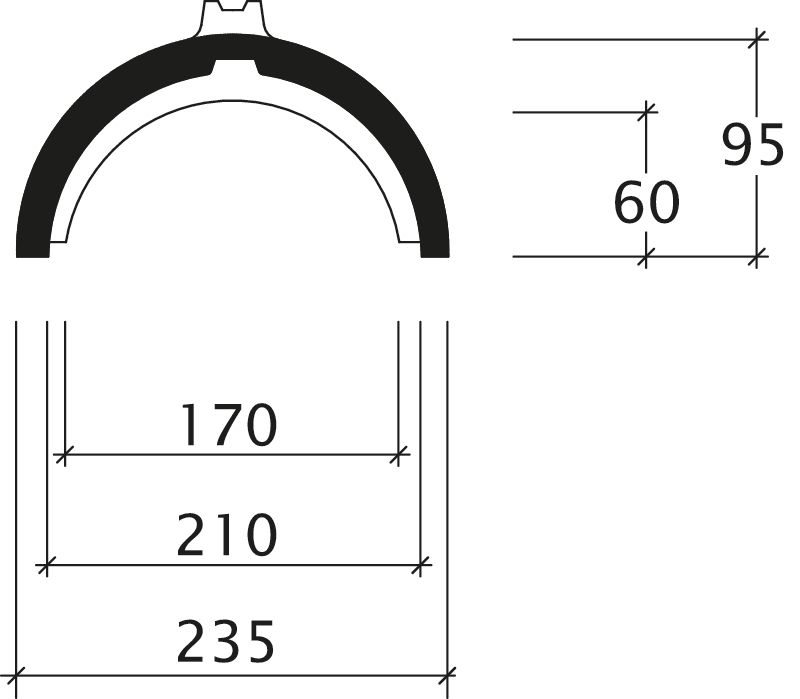

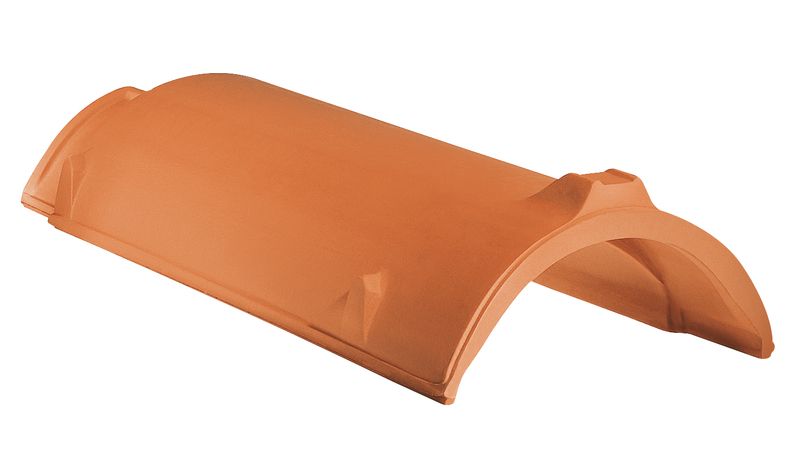

WER hrebenáč PZ

WER keramický uzáver hrebeňa začiatočný/koncový systémový PMoN

WER keramický uzáver hrebeňa začiatočný/koncový systémový PZ

WER keramický uzáver hrebeňa začiatočný/koncový PMoN

WER keramický začiatočný hrebenáč PMoN

WER keramický začiatočný hrebenáč PZ

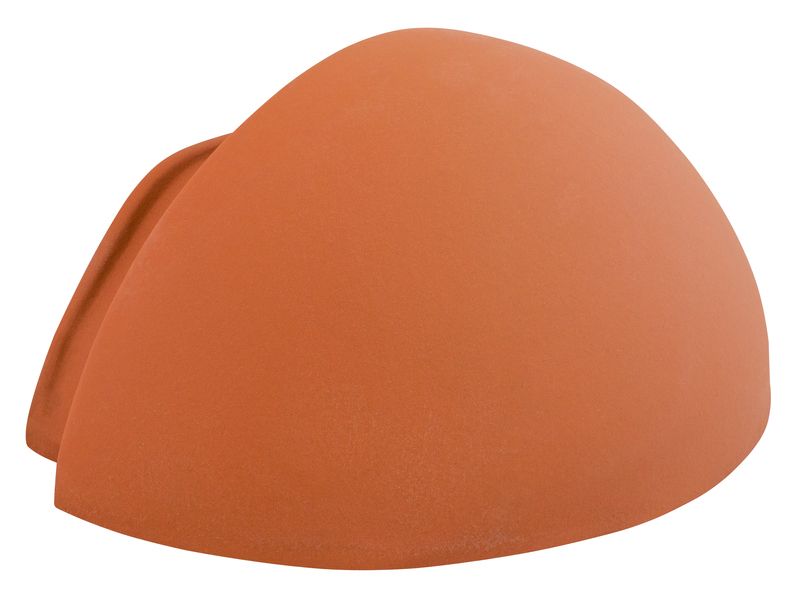

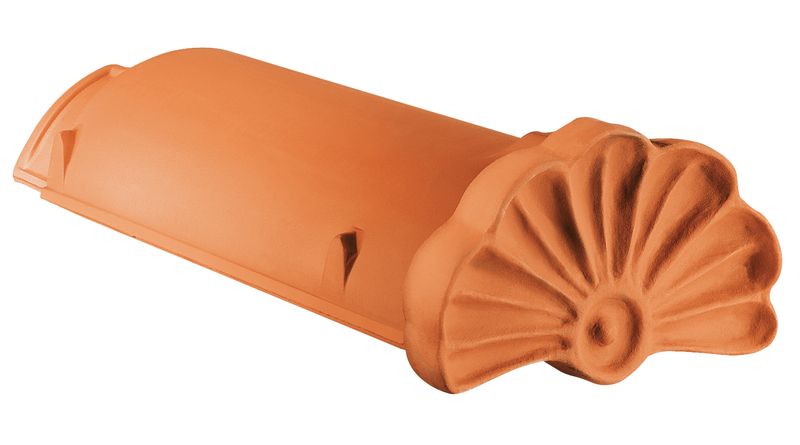

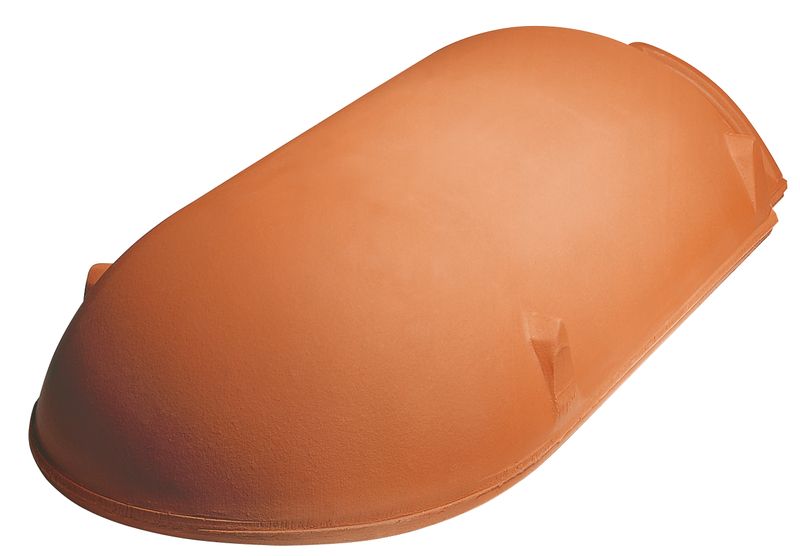

ROG keramický začiatočný hrebenáč zaoblený PZ

WER keramický začiatočný hrebenáč with scallop PZ

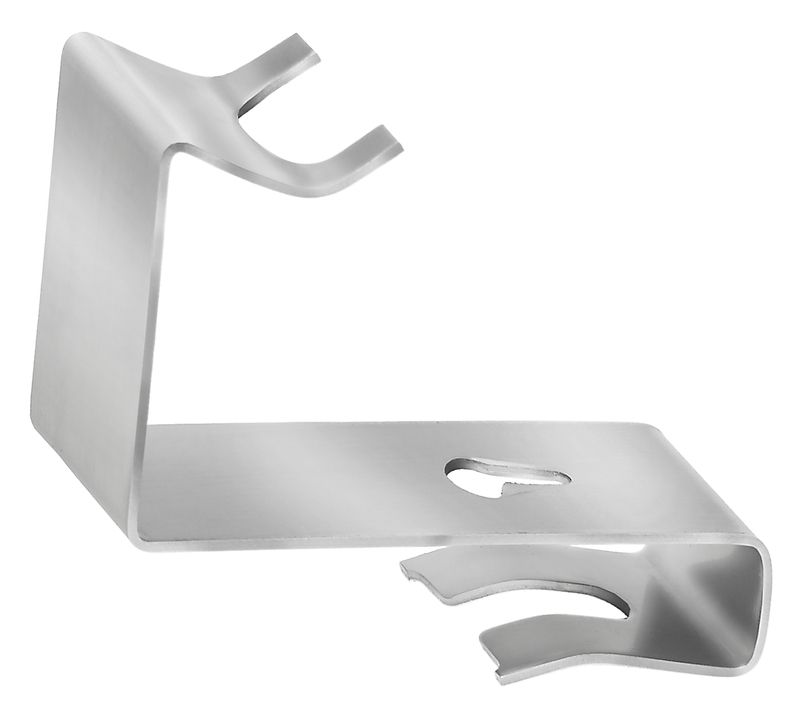

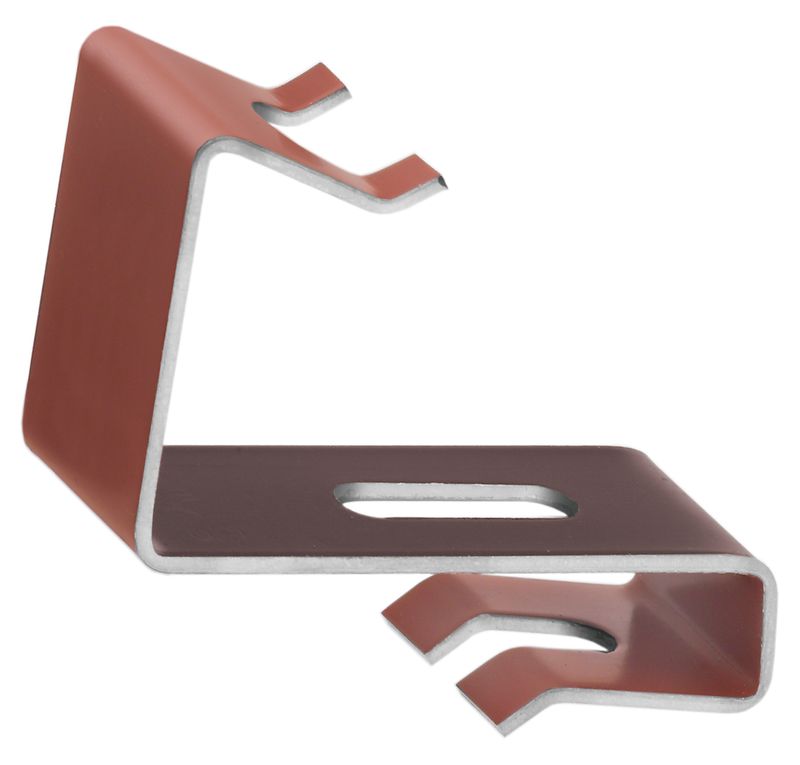

Príchytka hrebenáča PZ, hliník

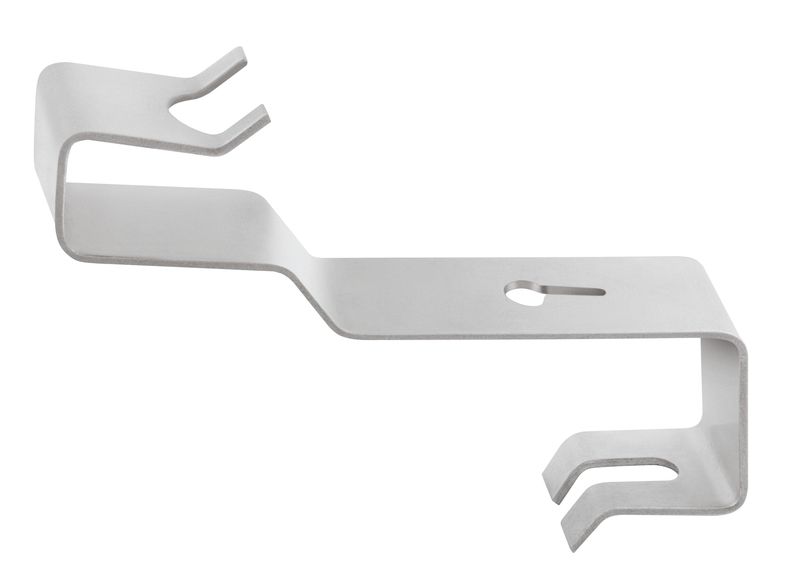

FIRSTFIX príchytka hrebenáča z ušľachtilej ocele PMoN

FIRSTFIX príchytka hrebenáča z ušľachtilej ocele PZ

WER keramický začiatočný hrebenáč PMoN

WER keramický uzáver hrebeňa začiatočný/koncový systémový PMoN

WER rozdeľovací hrebenáč 3-stranný PRU

WER rozdeľovací hrebenáč 4-stranný PRU

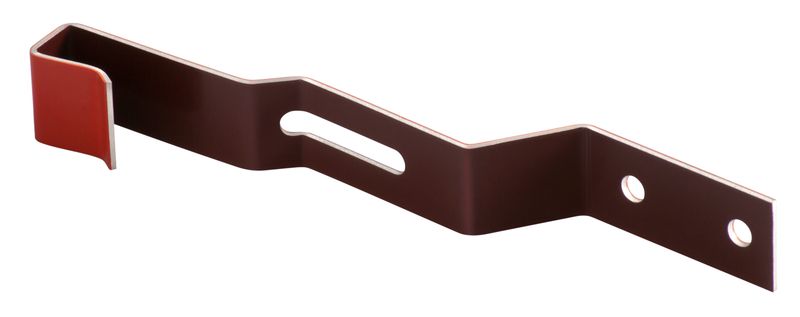

Príchytka hrebenáča PMoN

FIRSTFIX montážny drôt G10

FIRSTFIX upínacia súprava G10

Hrebeňový pás 220 (CREAROLL ALU)

Hrebeňový pás 300 (CREAROLL ALU)

Hrebeňový pás 220 (CREAROLL PP)

Hrebeňový pás 310 (CREAROLL PP)

Hrebeňový pás 390 (CREAROLL PP)

Rad strešných ventilačných produktov

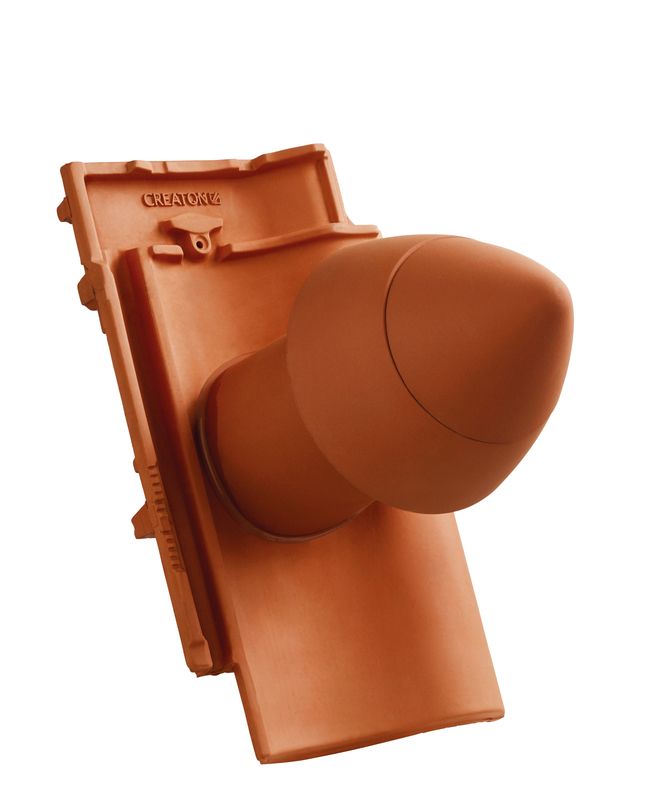

MEL keramickýkomín odvzdušňovací pre sanitárne odvetranie SIGNUM DN 100 so skrutkovaným vekom, s flexibilnou prípojkou (s adaptérom)

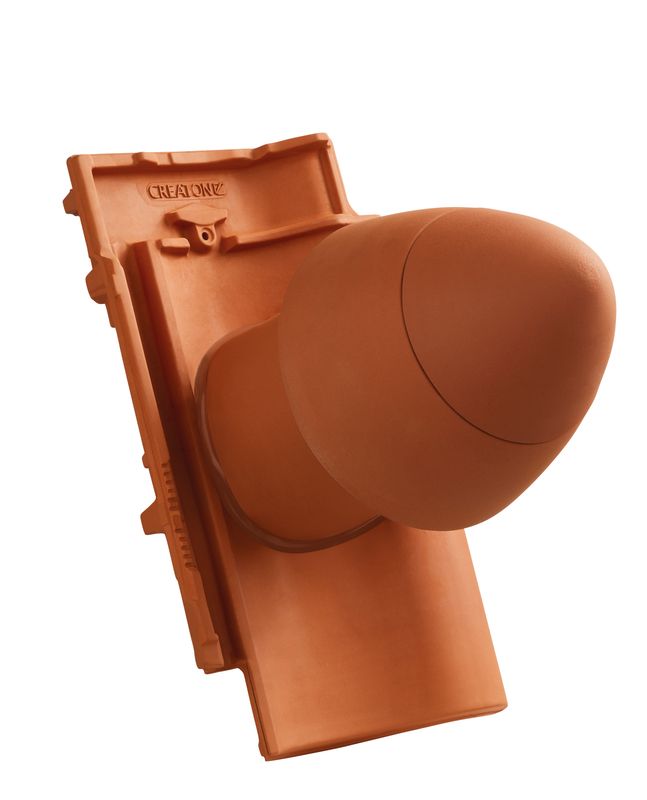

MEL keramickýkomín odvzdušňovací pre sanitárne odvetranie SIGNUM DN 125 s odnímateľným vekom, s flexibilnou prípojkou (s adaptérom)

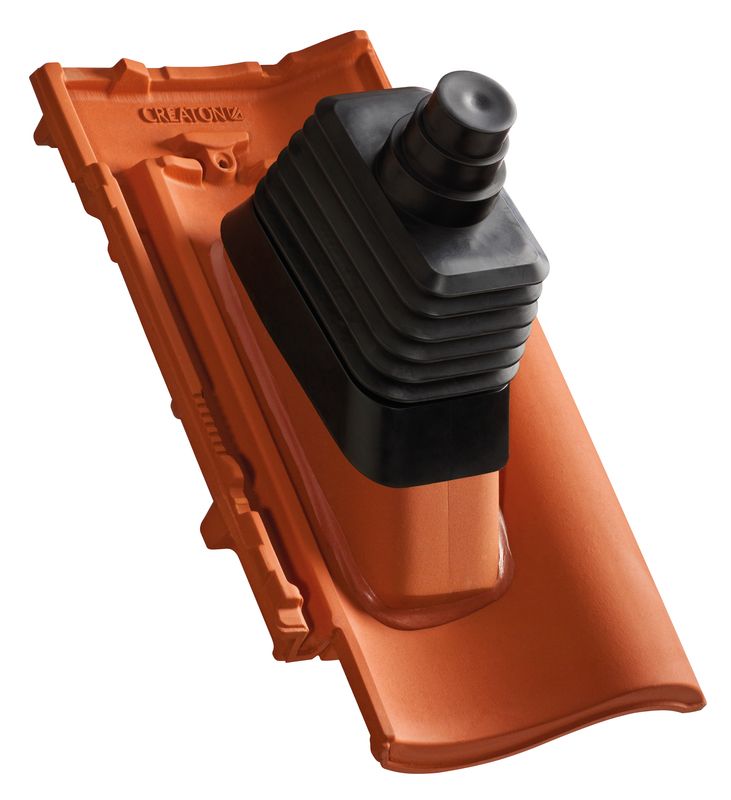

MEL anténna škridla

MEL prestupová škridla na solárne systémy

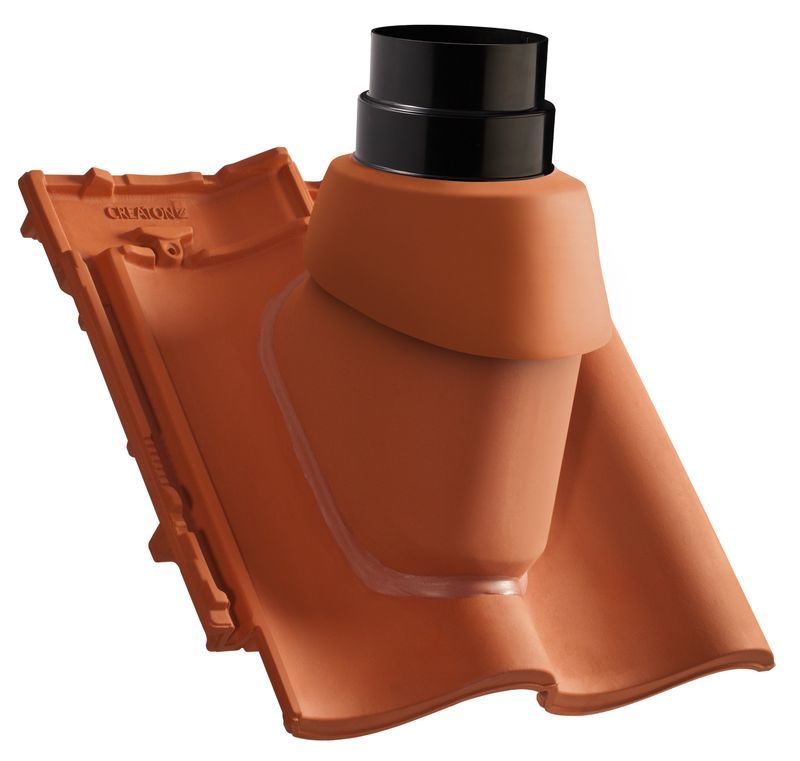

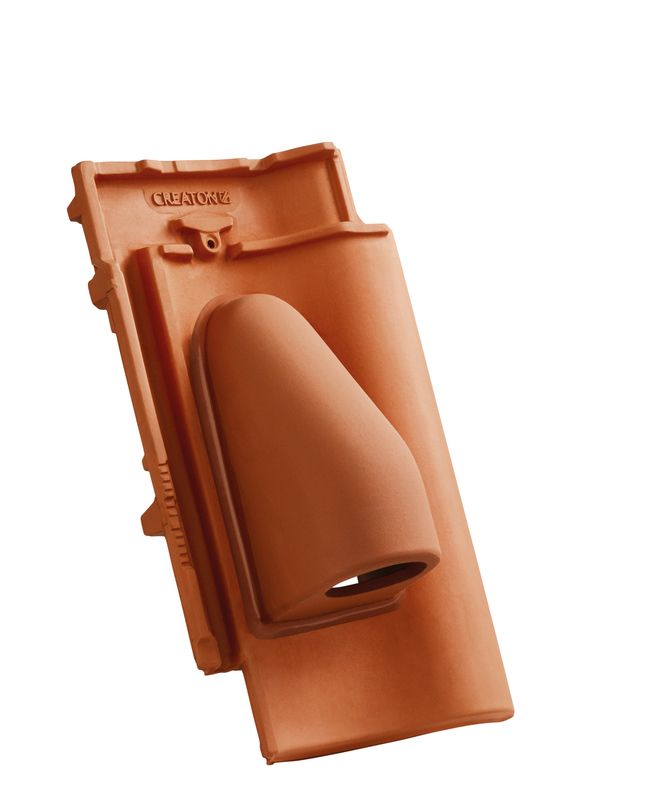

MEL prestupová škridla pre plynové komíny NW 110 NW 110

Univerzálna flexibilná rúra DN 150/160

Univerzálna flexibilná rúra DN 200

Univerzálny adaptér NW 13.5

Univerzálny adaptér NW 20

Univerzálna flexibilná rúra DN 150/160

Produktový rad pre protisnehová ochrana, pochôdzny systém a solárne systémy

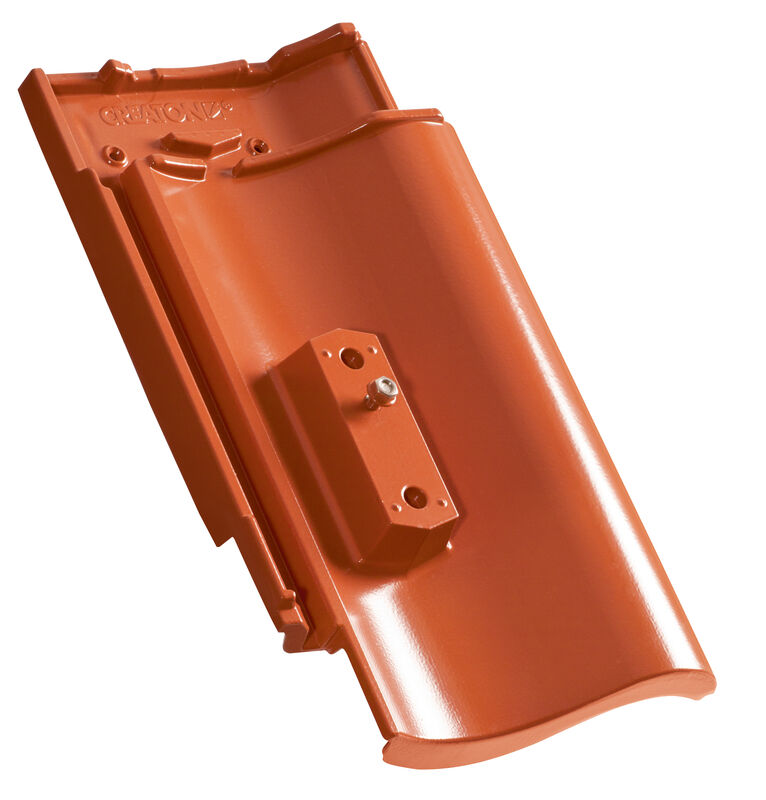

MEL hliníková základná škridľa element

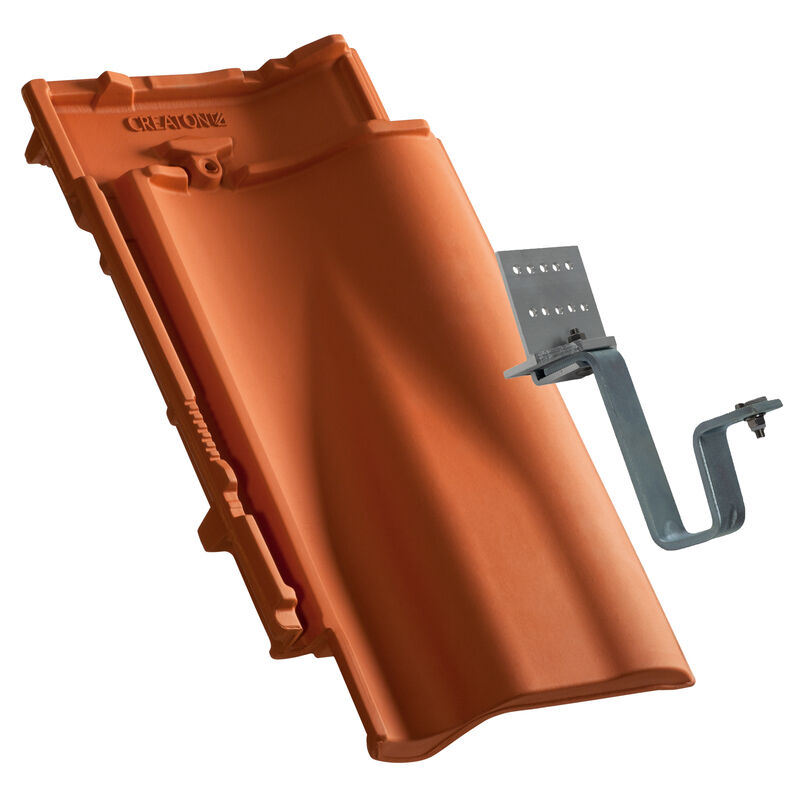

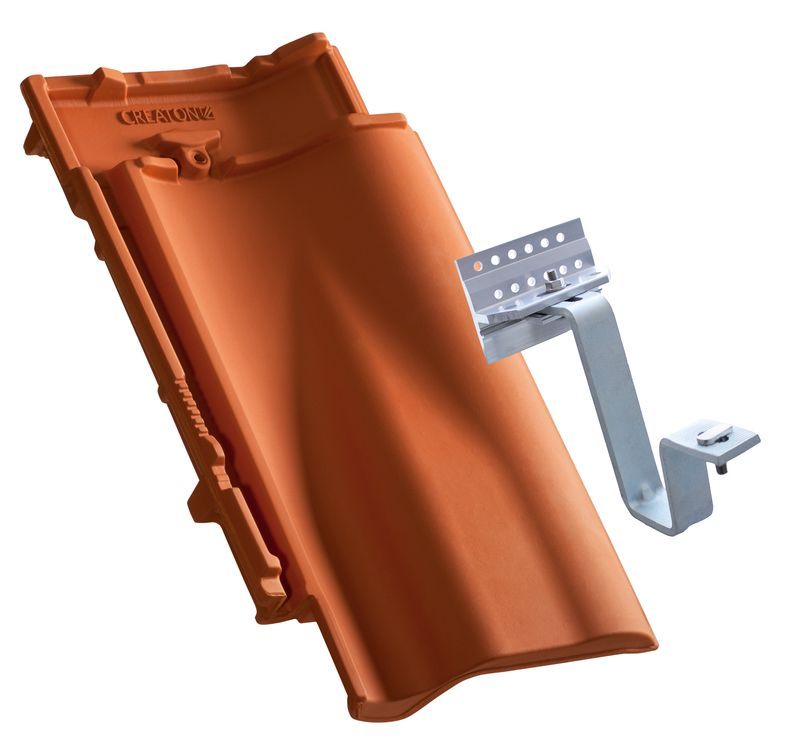

Držiak na solárne systémy

MEL držiak na solárne systémy, lata 30

MEL držiak na solárne systémy, lata 40

Hliníkový kominársky nášľap

Short grid

Stúpacia plošina

Držiak guľatiny

Univerzálne mountain snow guard end caps

Hliníkový rebrík

Držiak pre montáž mreže na škridle

Držiak protisnehovej mreže

MAG protisnehový hák

Hliníková lávka 150 x 25 cm

Mreža na zachytávanie snehu

Objímka na protisnehové rúrky Ø 32 mm

Produktový rad pre detaily strechy a ochrana pred vetrom

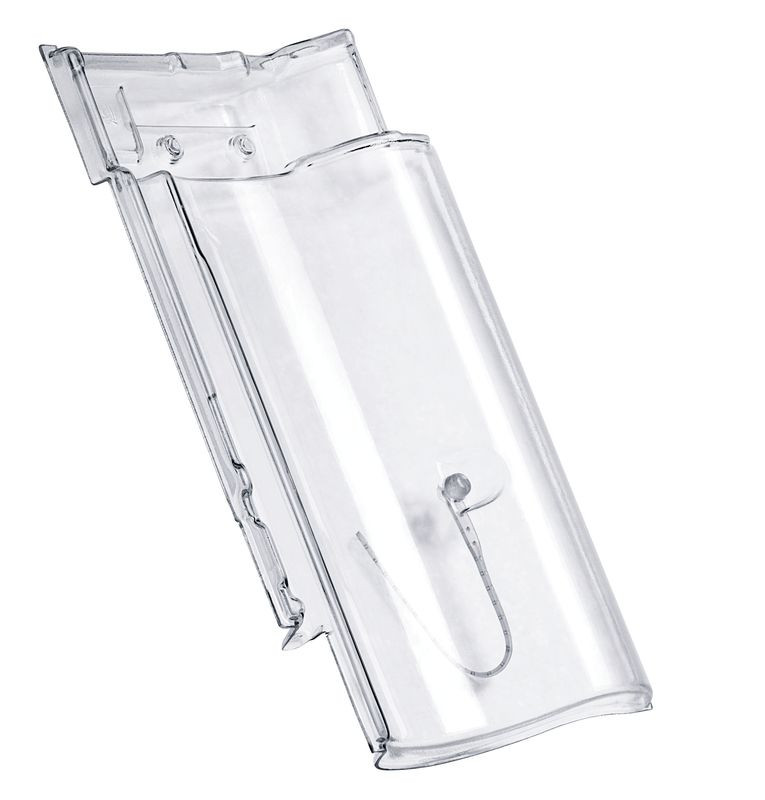

MEL presvetlovacia škridla (akrylátová)

Zinkovo-hliníková závesná vichrová spona, lata 30/50 (MEL, VIS)

Zinkovo-hliníková závesná vichrová spona, lata 40/60 (MEL) and 40/50 battens (BAL, PRE)

Zinkovo-hliníková závesná vichrová spona, lata 40/50 (HER, MZ3, ELE, RAP, MEL)

Zinkovo-hliníková zatĺkacia vichrová spona, univerzálna latas (RAP, MEL, GAL)

Príchytka hrebenáča PDZ, hliník

Univerzálna dokončovacia páska 300 mm (CREPFORM Plus)

Univerzálna dokončovacia páska 450 mm (CREPFORM Plus)

Univerzálna dokončovacia páska 300 mm (CREPFORM Plus)

Univerzálna dokončovacia páska 450 mm (CREPFORM Plus)

Odkvapový hrebeň

Strešný výlez 45 x 55 cm

Tepelnoizolačný strešný výlez 54 x 85 cm

Televízny a anténny stožiar, pozinkovaný alebo vo farbe škridle

Akrylová farba 250 ml

Na stiahnutie

Dokumenty a brožúry
Cenník produktov CREATON - platný od 01.04.2023
Katalóg výrobkov CREATON 2021
Súbory CAD

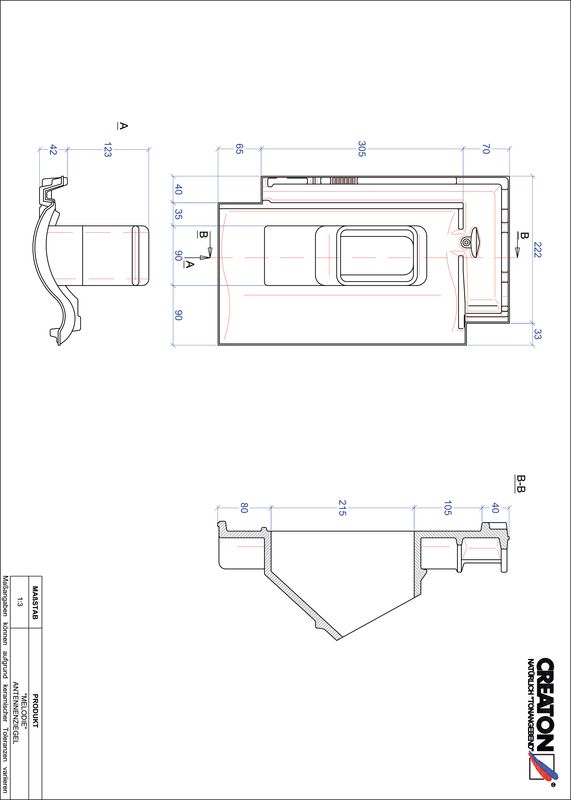

Súbor CAD škridly MELODIE anténna škridľa ANTENNE
pdf | 60 kB
dwg | 102 kB
jpeg | 49 kB

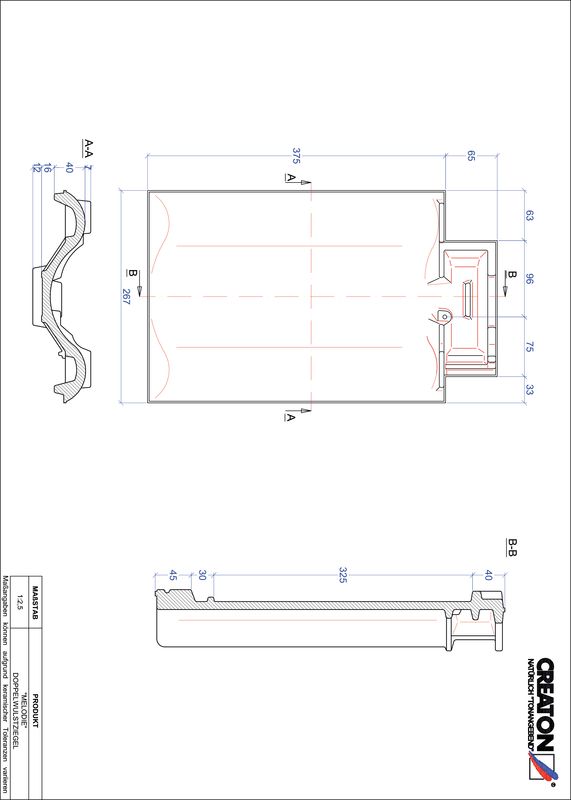

Súbor CAD škridly MELODIE škridľa s dvojitou vlnou DWZ
pdf | 60 kB
dwg | 60 kB
jpeg | 48 kB

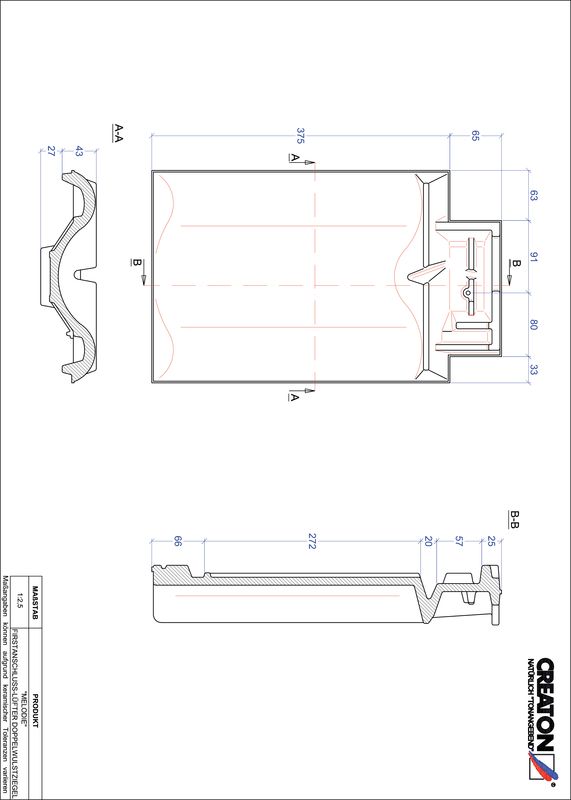

Súbor CAD škridly MELODIE podhrebeňová vetracia škridľa s dvojitou vlnou FALDWZ
pdf | 64 kB
dwg | 94 kB
jpeg | 49 kB

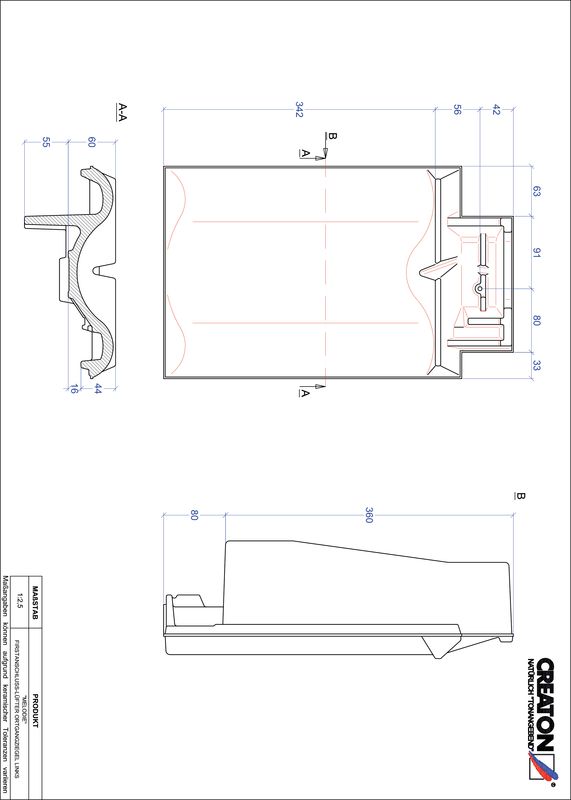

Súbor CAD škridly MELODIE podhrebeňová vetracia škridľa krajná ľavá FALOGL
pdf | 61 kB
dwg | 92 kB
jpeg | 48 kB

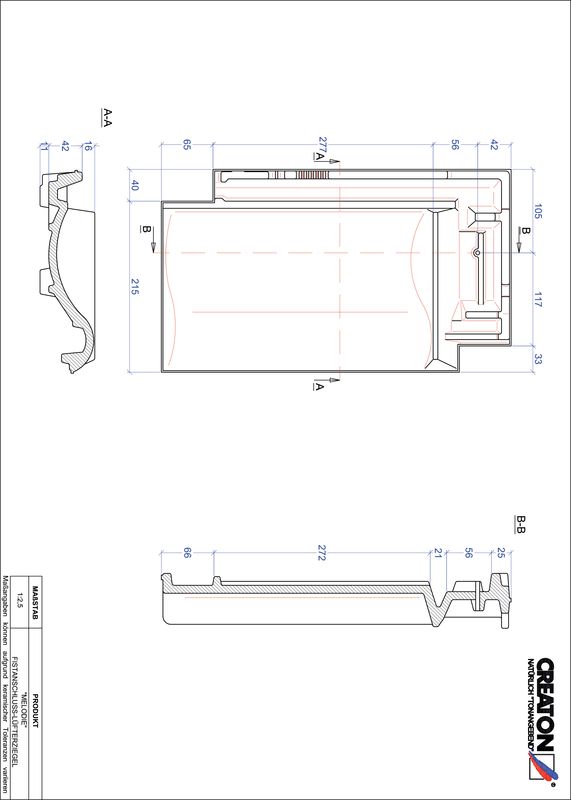

Súbor CAD škridly MELODIE podhrebeňová vetracia škridľa FALZ
pdf | 64 kB
dwg | 102 kB
jpeg | 50 kB

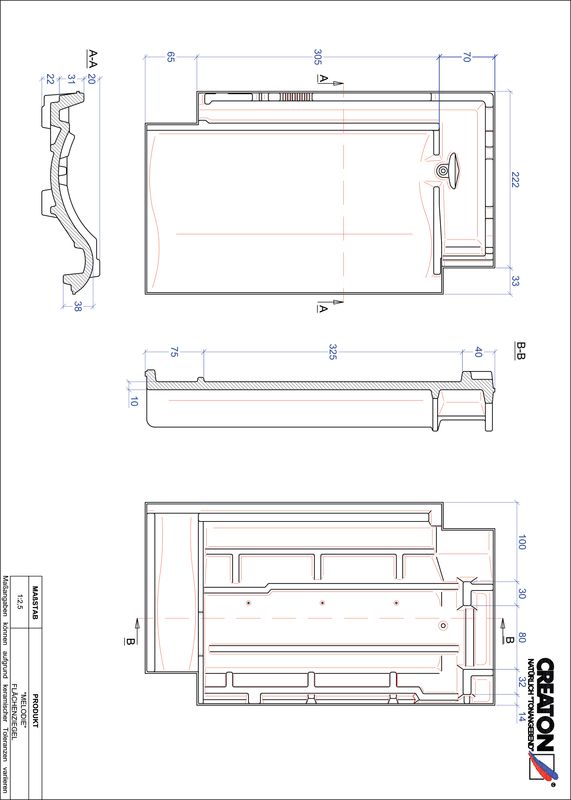

Súbor CAD škridly MELODIE škridľa FLA
pdf | 68 kB
dwg | 122 kB
jpeg | 64 kB

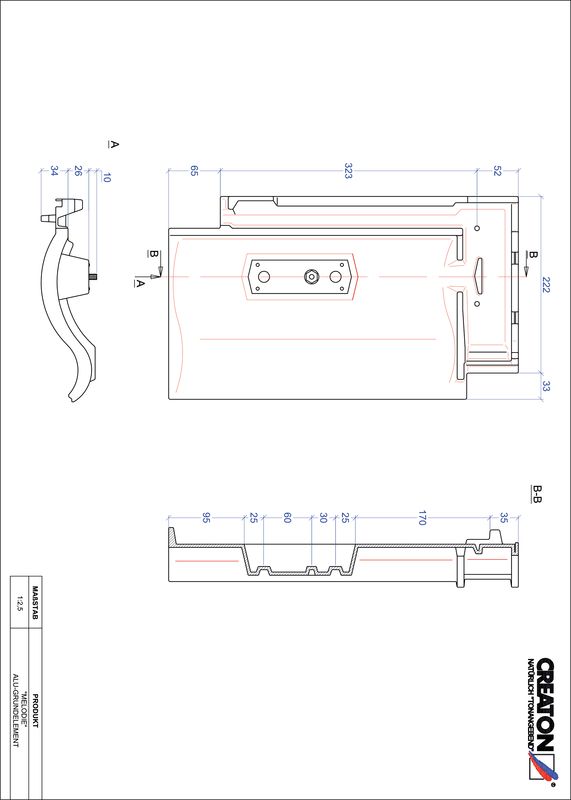

Súbor CAD škridly MELODIE hliníková základná škridľa GRUNDALU
pdf | 50 kB
dwg | 103 kB
jpeg | 47 kB

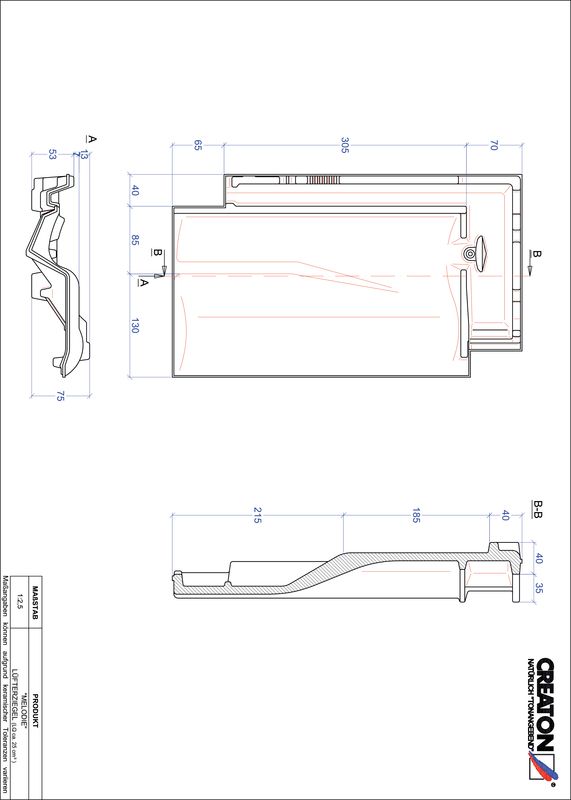

Súbor CAD škridly MELODIE vetracia škridľa LUEFTZ
pdf | 62 kB
dwg | 103 kB
jpeg | 50 kB

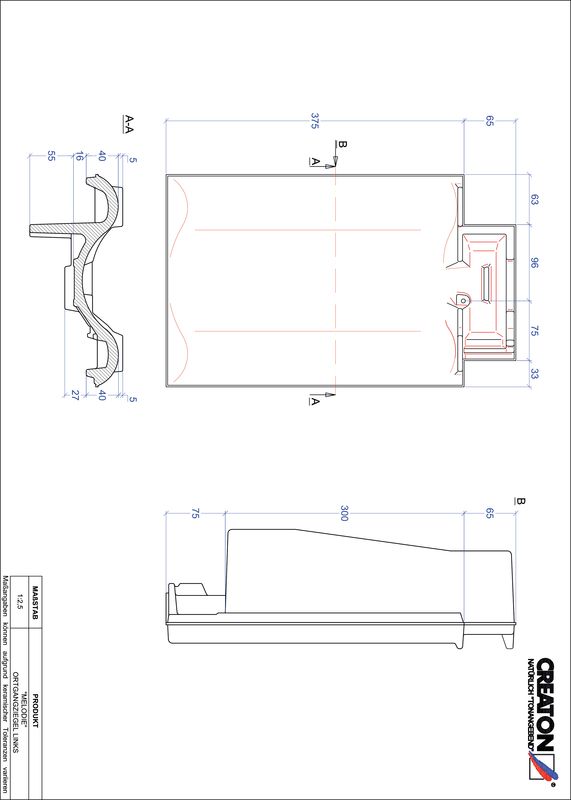

Súbor CAD škridly MELODIE krajná škridľa ľavá OGL
pdf | 59 kB
dwg | 93 kB
jpeg | 47 kB

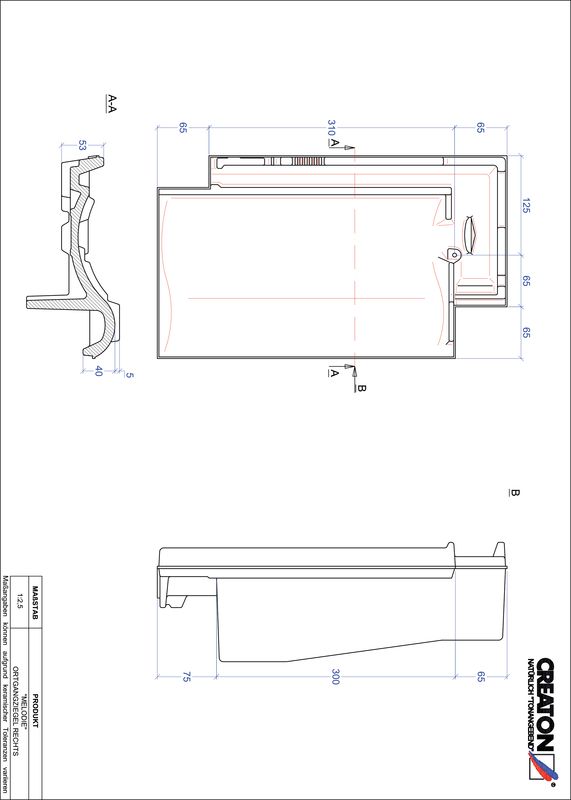

Súbor CAD škridly MELODIE krajná škridľa pravá OGR
pdf | 59 kB
dwg | 99 kB
jpeg | 47 kB

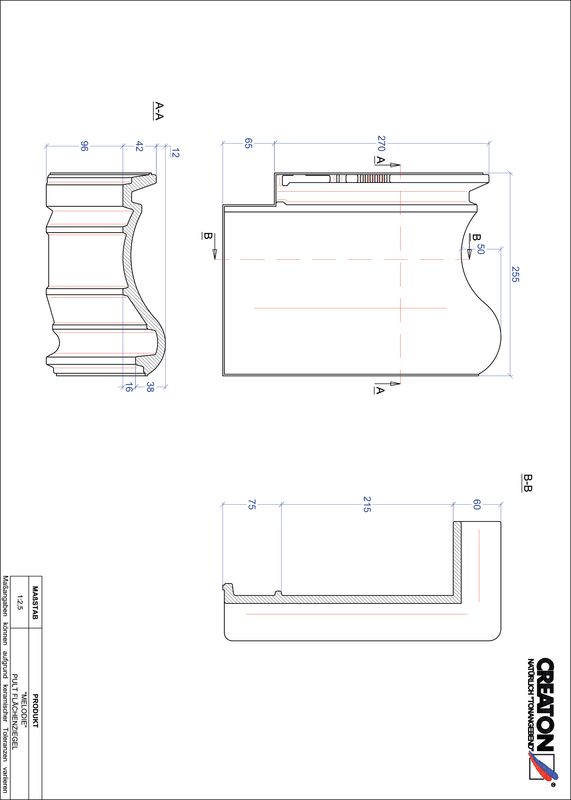

Súbor CAD škridly MELODIE pultová škridľa PULTFLA
pdf | 56 kB
dwg | 91 kB
jpeg | 46 kB

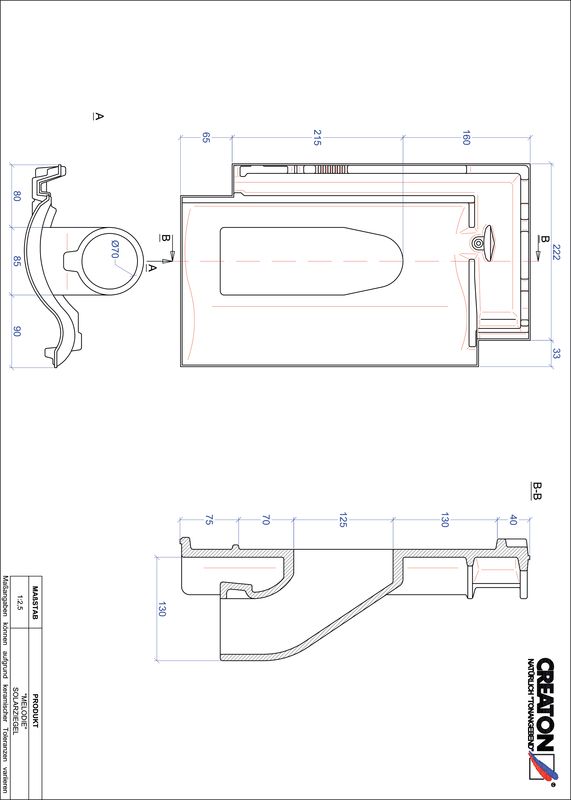

Súbor CAD škridly MELODIE prestupová škridľa na solárne systémy SOLAR
pdf | 64 kB
dwg | 100 kB
jpeg | 53 kB

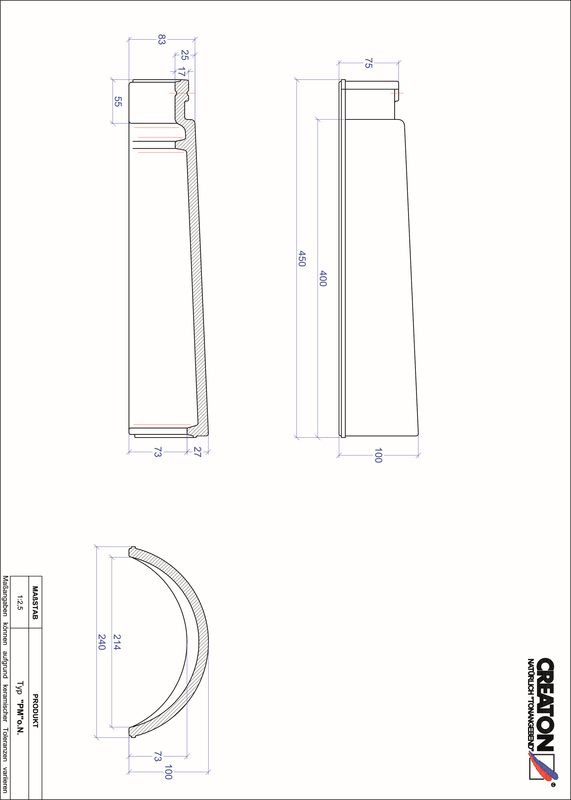

Súbor CAD škridly – ponuka doplnkov pre FIRST FIRST-PMON
pdf | 53 kB
dwg | 80 kB
jpeg | 33 kB

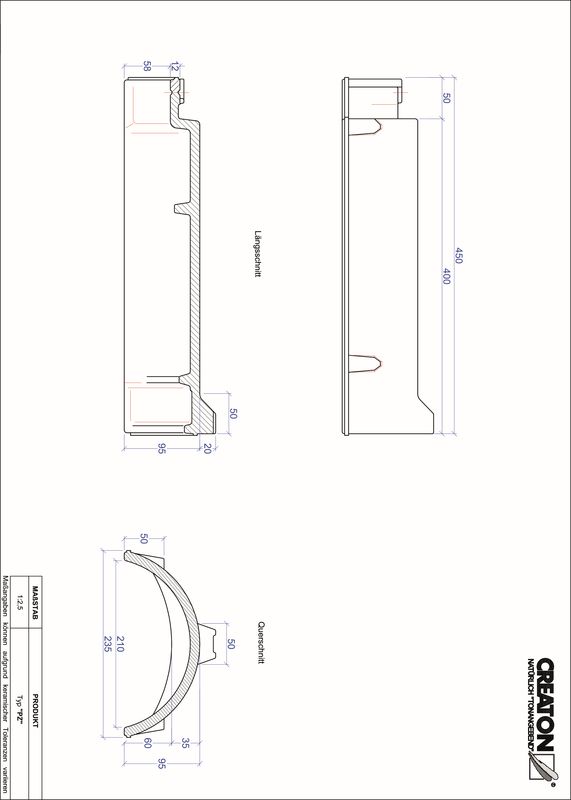

Súbor CAD škridly – ponuka doplnkov pre FIRST FIRST-PZ
pdf | 59 kB
dwg | 111 kB
jpeg | 34 kB

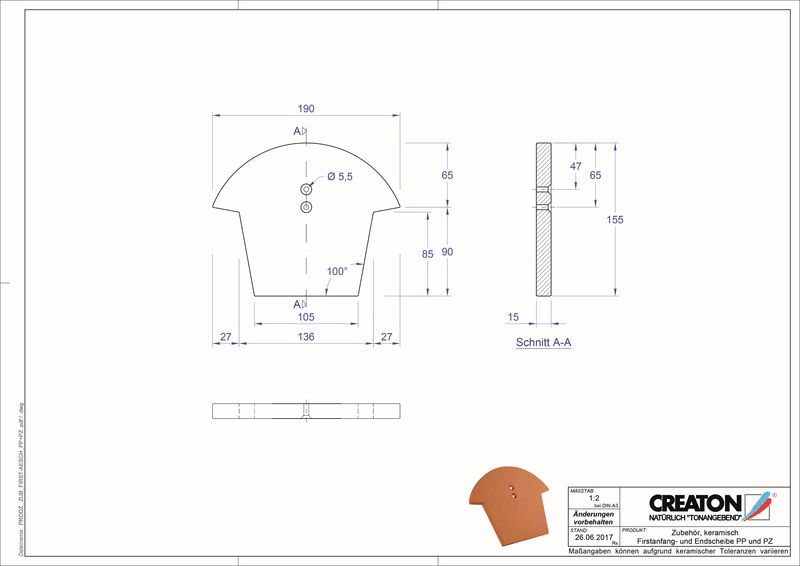

Súbor CAD škridly – ponuka doplnkov pre FIRST FIRSTAESCH-PP-PZ
pdf | 187 kB
dwg | 134 kB
jpeg | 37 kB

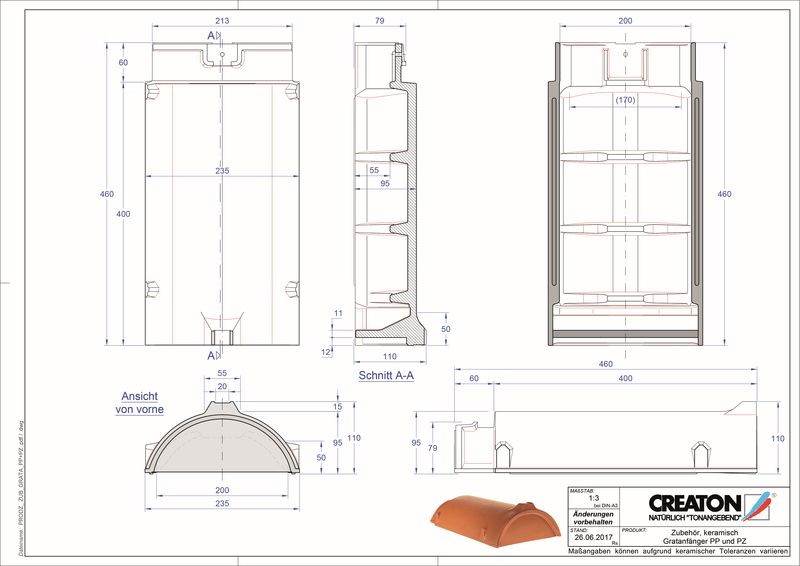

Súbor CAD škridly – ponuka doplnkov pre FIRST GRATA-PP-PZ
pdf | 217 kB
dwg | 195 kB
jpeg | 60 kB

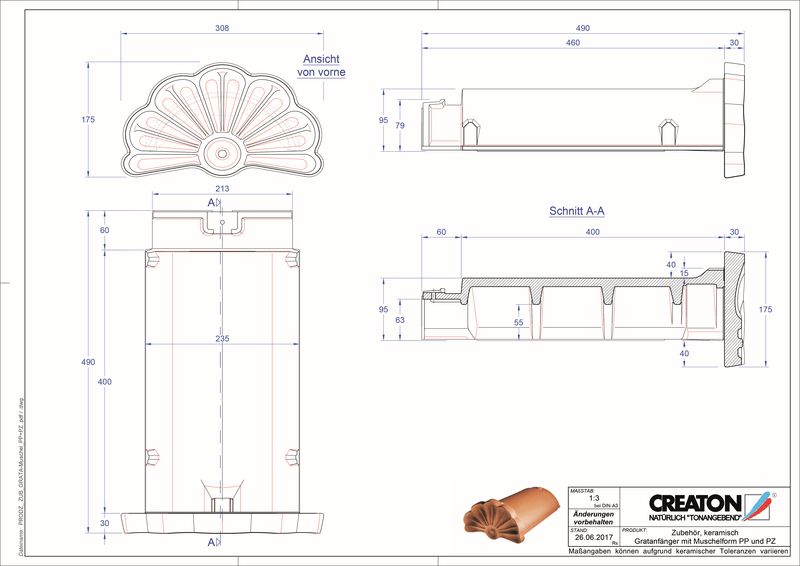

Súbor CAD škridly – ponuka doplnkov pre FIRST GRATAMUSCH-PP-PZ
